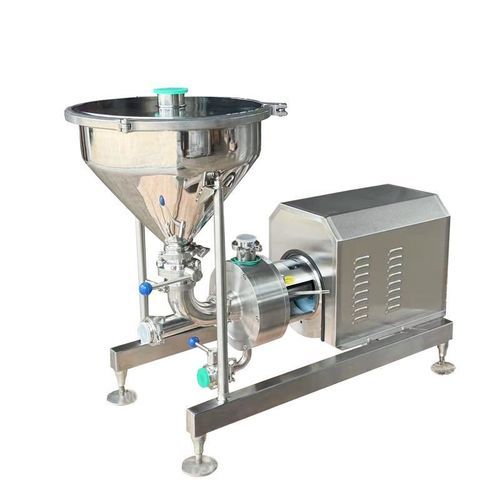

Émulsionneur rotor-stator TRL

continude liquidepour l'industrie chimique

Présentation

L'émulsificateur-dispersant à cisaillement élevé en ligne est un mélangeur à haut cisaillement monté sur tuyauterie, conçu pour disperser et émulsionner rapidement et uniformément une phase dans une autre en traitement continu. Il utilise une configuration rotor-stator à grande vitesse pour soumettre les matériaux à un cisaillement mécanique intense, des forces centrifuges, des chocs et des déchirures afin d'obtenir des dispersions et des émulsions fines et stables.

Principe de fonctionnement

Le rotor tourne à haute vitesse en générant une vitesse tangentielle élevée et des actions mécaniques répétées. Le produit traversant l'étroite fente entre le stator et le rotor subit un cisaillement mécanique et hydraulique, des forces centrifuges, des compressions, des chocs et des déchirures ainsi qu'un écoulement à grande vitesse, conduisant à une dispersion instantanée et à une émulsification fine avec une qualité de produit stable.

Caractéristiques structurelles

• Stator
• Bouchon à vis
• Joint flexible
• Joint plat
• Rotor
• Chambre de pompe
• Joint mécanique (bagues fixes)
• Joint mécanique (bagues mobiles)
• Joint mécanique (bagues fixes) [secondaire]
• Siège de refroidissement de joint
• Siège de pompe
• Bague
• Axe de pompe
• Moteur
• Support
• Châssis

Types de dents et fonctions

• Dents grossières : impact, rupture, cisaillement, dissolution, dispersion grossière
• Dents moyennes : dispersion, affinage, solubilisation, émulsification
• Dents fines : dispersion superfine, émulsification, homogénéisation, pulpage

Spécifications (variantes de modèle)

• TRL1 — Émulsificateur-dispersant à cisaillement élevé en ligne monostade
• TRL3 — Émulsificateur-dispersant à cisaillement élevé en ligne tri-stade

Domaines d'application

Les mélangeurs à haut cisaillement et émulsificateurs-dispersants sont utilisés dans les industries chimiques, des revêtements, des encres, agroalimentaires, cosmétiques, pharmaceutiques et autres procédés continus nécessitant une dispersion ou une émulsification rapide et homogène.

Caractéristiques techniques

• Type de produit : Émulsificateur-dispersant à cisaillement élevé en ligne
• Série commerciale : série TRL (modèles TRL1 monostade et TRL3 tri-stade)
• Composants clés : rotor, stator, joints mécaniques (bagues fixes et mobiles), chambre de pompe, axe de pompe, moteur
• Principe de fonctionnement : cisaillement rotor-stator à grande vitesse dans une fente de tuyauterie produisant cisaillement mécanique, force centrifuge, collision et déchirure pour dispersion/émulsification
• Options de dents/têtes de travail : profils grossier, moyen et fin pour une dispersion de grossière à superfine
