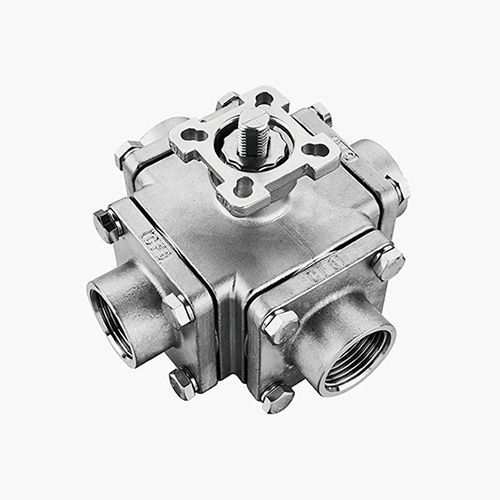

Vanne à boisseau sphérique pneumatiqueélectriquehydraulique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à boisseau sphérique
- Actionnement
- pneumatique, électrique, hydraulique
- Fonction
- de régulation
- Corps
- filetée, en acier inox, en acier au carbone, en acier
- Application
- pour pipeline
- Nombre de voies
- 4 voies
- Autres caractéristiques
- ANSI, standard, anticorrosion, antistatique, de secours, sécurité feu
- DN
Min: 8 mm
(0,315 in)Max: 150 mm
(5,906 in)- Pression
Min: 16 bar
(232,1 psi)Max: 64 bar
(928,2 psi)- Température
Min: -196 °C
(-321 °F)Max: 300 °C
(572 °F)
Description
La structure de la vanne directionnelle est composée d'un corps de vanne, d'un support de plate-forme et de 4 couvercles de vanne latéraux combinés à un noyau de bille fixe. Le noyau de la bille est relié à la tige de la vanne, et l'axe peut être tourné de 90 degrés pour réaliser la fonction d'ouverture et de fermeture. Elle est principalement utilisée pour l'aiguillage et la dérivation des pipelines, et peut également concevoir une ouverture en forme de X pour réaliser la fonction d'inversion du fluide.
Normes de conception :
ANSI B16.34, API608.
Norme d'épaisseur de paroi :
ANSI B16.34,EN12516-3.
Norme de filetage :
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1 ; ISO7/1;JIS B0203.
Norme de soudage par emboîtement :
ASME B16.11.
Norme relative à l'extrémité à souder en bout :
ASME B16.25/ISO1127/EN12627.
Norme relative à l'extrémité de la bride :
ASME B16.5 CLASSE 150/300 ; EN1092-1 ; HG20592 GB/T9113 ; PN10-PN40 ; JIS B2238 10K/20K.
Norme d'essai :
API 598 ; EN 12266.
Conception
ANSI B16.34,API6D,BS5351,DIN3337
Matériau du corps
Acier au carbone, acier inoxydable, acier allié, acier duplex, etc.
Exigences spéciales NACE MR-01-75/NACE MR-01-03
Face à face
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Extrémités à brides RF, FF, RTJ
ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113
PN10-PN40;JIS B2238 10K/20K
Extrémités BW soudées bout à bout
ASME B16.25,ISO1127/EN12627
Embouts à souder SW
ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203
Etanchéité du siège
Siège intégral du corps, siège soudé et recouvert
Fonctionnement de la vanne
Actionneurs à engrenage, pneumatiques, hydrauliques, électriques.
Par passes, dispositifs de verrouillage, tige allongée, etc
Autre conception
Conception antistatique, conception de décharge de pression automatique, conception d'injection de graisse d'urgence, vanne de vidange, conception anti-corrosion, conception anti-soufre, etc
---
