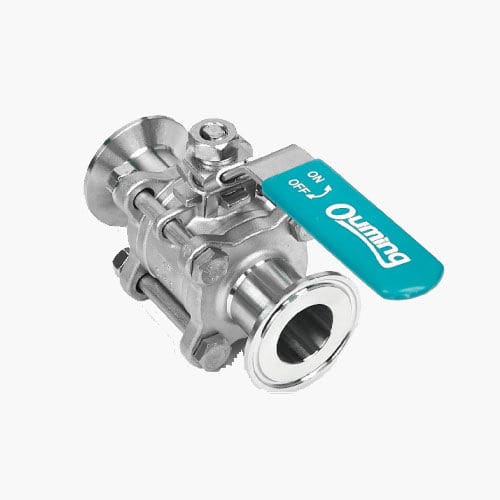

Vanne à boisseau sphérique à levierrégleuse de débità bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à boisseau sphérique
- Actionnement
- à levier
- Fonction
- régleuse de débit
- Corps
- à bride, 3-pièces, en acier inox, en acier au carbone, en acier, en alliage
- Application
- chimique, pour pipeline
- Autres caractéristiques
- ANSI, standard, de secours
- DN
Max: 150 mm
(5,906 in)Min: 8 mm
(0,315 in)- Pression
Max: 2 000 psi
Min: 1 000 psi
- Température
Max: 300 °C
(572 °F)Min: -196 °C
(-321 °F)
Description
Le couvercle de la bille peut être connecté à la tige de la vanne pour former une structure à 90 degrés du noyau de la bille. Il est principalement utilisé pour la commutation de pipeline, la coupure d'urgence, et l'ouverture en forme de V du noyau de la bille peut également être conçue pour assurer la fonction de régulation du débit.
Normes de conception :
ANSI B16.34, API608.
Norme d'épaisseur de paroi :
ANSI B16.34,EN12516-3.
Norme de filetage :
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1 ; ISO7/1;JIS B0203.
Norme de soudage par emboîtement :
ASME B16.11.
Norme relative à l'extrémité à souder en bout :
ASME B16.25/ISO1127/EN12627.
Norme relative à l'extrémité de la bride :
ASME B16.5 CLASSE 150/300 ; EN1092-1 ; HG20592 GB/T9113 ; PN10-PN40 ; JIS B2238 10K/20K.
Norme d'essai :
API 598 ; EN 12266.
Données techniques
Matériau du corps
Acier au carbone, acier inoxydable, acier allié, acier duplex, etc.
Exigences spéciales NACE MR-01-75/NACE MR-01-03
Face à face
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Inspection visuelle
MSS SP-25
Inspection des matériaux
PMI Test---Analyse chimique
UT--essai ultrasonique
RT---Essai radiographique
MT---Essai magnétique
Essai NDT Essai non destructif
Inspection des dimensions
Selon les dessins
Inspection et test des vannes
EN12266, API598, ETC
---
