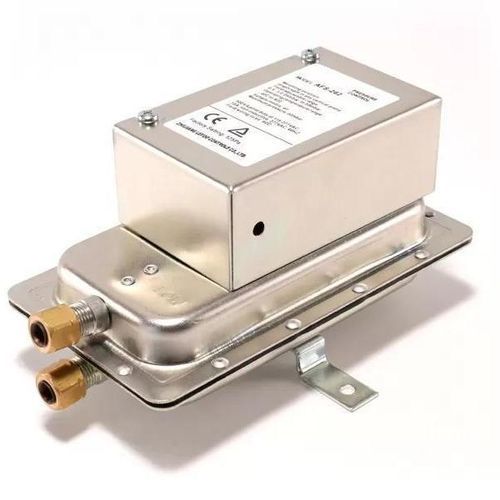

Pressostat à membrane LF35

différentielSPDTpour air

Présentation
Les LF35 sont des commutateurs de détection de débit d'air à usage général pour les applications CVC et de gestion d'énergie. Ils détectent la pression d'air positive, négative ou différentielle et surveillent les filtres obstrués et l'aspiration du ventilateur dans conduits, tuyaux et tunnels.

Paramètres
Modèle : LF35-1 ; LF35-2
Médium : Air
Position de montage : diaphragme dans n'importe quel plan vertical
Gamme réglable sur site : LF35-1 : 0,5 ±0,05 mbar à 30,0 mbar ; LF35-2 : 0,2 ±0,05 mbar à 5,0 mbar
Interrupteur différentiel : LF35-1 : progressif ≈0,05 mbar (min) à ≈2,0 mbar (max) ; LF35-2 : progressif ≈0,05 mbar (min) à ≈0,25 mbar (max)
Pression maximale : 30 mbar
Température de fonctionnement : -40 ℃ à 82 ℃
Puissance électrique : pilote 300 VA à 115–277 VAC, 10 A non inductif
Connexion : connecteurs compression (virole et écrou) pour tube 0,25" OD rigide/ semi-rigide ; option connecteur mâle slip-on 0,25"
Arrangement des contacts : SPDT

Note de conversion
1 mbar = 100 Pa ; 1" W.C. ≈ 249 Pa

Caractéristiques

• Deux plages calibrées (LF35-1, LF35-2) adaptées aux besoins CVC
• Options de connexion pour tubes rigides/ semi-rigides ou flexibles (0,25")
• Supports de montage A ou B et protection des fils en option
• Différentiel de commutation progressif pour une action prévisible

Applications

• Surveillance du débit d'air dans conduits et tunnels
• Détection de filtres obstrués
• Surveillance de l'aspiration des ventilateurs
• Systèmes de gestion d'énergie et de ventilation

Spécifications techniques

• Modèles : LF35-1, LF35-2
• Média : air
• Sortie : SPDT, pilote jusqu'à 300 VA (115–277 VAC), 10 A non inductif
• Montage : diaphragme orientable dans tout plan vertical
• Connexions : 0,25" OD (virole & écrou) ; option 0,25" mâle slip-on
• Température de fonctionnement : -40 ℃ à 82 ℃
• Pression maximale : 30 mbar
