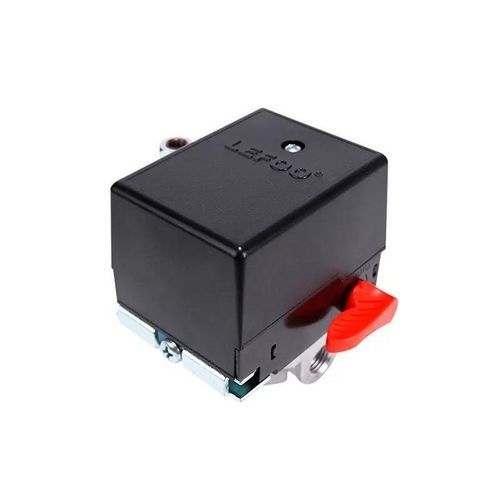

Pressostat mécanique LF15

différentielNFG 1/4

Présentation
Les pressostats de la série LF15 permettent de régler la pression dans les réservoirs de compresseur pour fonctionner entre deux valeurs de pression préréglées. Des versions avec ou sans vanne de déchargement sont disponibles; la vanne de déchargement réduit la charge du moteur lors du redémarrage. Une poignée manuelle en option permet l'arrêt manuel. La base à quatre voies facilite l'installation de composants auxiliaires.

Paramètres
Modèle: LF15
Médias: Air; gaz non inflammables, non dangereux et non corrosifs
Plage de réglage de la pression: 0,3–1,2 MPa
Plage de pression différentielle: 0,15–0,45 MPa
Réglages d'usine: configurables selon les exigences du client
Tolérance du point de réglage: ≤5% (valeur de pression de fonctionnement)
Pression maximale de travail: 1,2 MPa
Tension/courant/fréquence nominaux: 120 VAC / 240 VAC, 26 A / 20 A, 50 Hz / 60 Hz
Mode de contact: NC (normalement fermé)
Types de connecteurs: Femelle-1-Port, Mâle-1-Port, F/M-2-Port, Femelle-4-Port
Filetages d'interface: NPT1/4, R1/4, G1/4 (personnalisable)
Vanne de déchargement: optionnelle; direction et diamètre de liner personnalisables
Diamètres de liner disponibles: φ6,0 mm, φ6,4 mm, φ6,5 mm (personnalisable)
Mode manuel: optionnel (poignée d'arrêt manuel)
Température de fonctionnement: -20 °C à 80 °C
Résistance à la tension: supporte 2500 V pendant 1 minute sans défaut
Orientation d'installation: vertical ou horizontal
Indice de protection: IP20

Dimensions
Des dessins de dimensions et images produit sont disponibles pour référence d'installation.

Documents

• Pressostat pour compresseur d'air LF15 (PDF)
• Certificat CSA - Pressostat LF15 (PDF)

Caractéristiques techniques

• Modèle: LF15
• Application: contrôle de la pression dans les réservoirs de compresseur entre deux valeurs préréglées
• Plage de réglage: 0,3–1,2 MPa; différentiel: 0,15–0,45 MPa
• Pression de travail maximale: 1,2 MPa
• Spécifications électriques: 120 VAC / 240 VAC, 26 A / 20 A, 50/60 Hz
• Mode de contact: NC
• Options de connectique et filetages: ports Femelle/Mâle, NPT1/4, R1/4, G1/4 (personnalisables)
• Vanne de déchargement et poignée d'arrêt manuel en option
• Température d'utilisation: -20 °C à 80 °C; indice de protection IP20
• Tolérance du point de réglage ≤5%; essai de tenue à la tension 2500 V / 1 min
