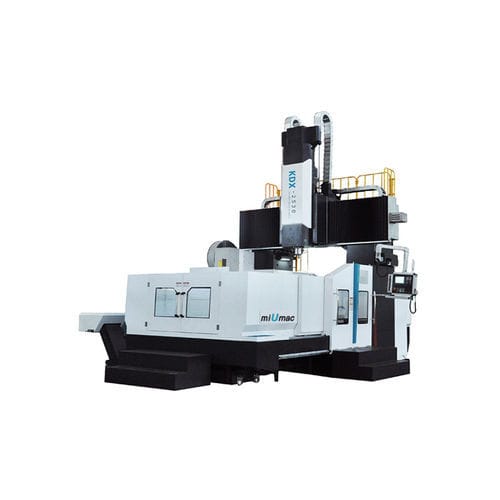

Centre d'usinage CNC 3 axes KDXM2540/3260/4280verticalà portiqueBT 50
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Structure
- à portique
- Nez de broche
- BT 50
- Nombre d'outils
- 24 outils
- Certifications
- ISO 9001
- Applications
- pour l'industrie automobile, pour moules, pour travaux lourds, pour l'industrie aéronautique, pour pièce de grande dimension
- Autres caractéristiques
- haute performance, de haute précision
- Course X
4 200 mm, 6 200 mm, 8 000 mm
(165,35 in, 244,09 in, 314,96 in)- Course Y
2 800 mm, 3 300 mm, 4 200 mm
(110,24 in, 129,92 in, 165,35 in)- Course Z
1 000 mm, 1 250 mm
(39,37 in, 49,21 in)- Vitesse de rotation
6 000 rpm
(37 699 rad.min-1)- Puissance
15 kW, 22 kW
(20,39 hp, 29,91 hp)- Vitesse d'avancement axe X
Max: 5 000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Vitesse d'avancement axe Y
Max: 5 000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Vitesse d'avancement axe Z
Max: 5 000 mm/min
(3,28 in/s)Min: 1 mm/min
(0 in/s)- Charge max. de la table
17 t, 30 t, 40 t
(19 us ton, 33 us ton, 44 us ton)- Poids max. outil
18 kg
(39,7 lb)- Précision de placement
0,016 mm, 0,02 mm, 0,025 mm, 0,03 mm, 0,04 mm
(0,00063 in, 0,00079 in, 0,00098 in, 0,00118 in, 0,00157 in)- Poids total
33 t, 50 t, 80 t
(36,38 us ton, 55,12 us ton, 88,18 us ton)
Description
1. Le centre d'usinage à portique CNC est un produit haut de gamme à forte intensité technologique, alliant qualité, haute précision et hautes performances, soigneusement conçu et fabriqué par notre entreprise à votre intention.
2. Le mouvement avant-arrière de la table de travail correspond à l’axe X, le mouvement gauche-droite de la poutre correspond à l’axe Y, et le mouvement haut-bas du coulisseau de broche correspond à l’axe Z.
3. Les axes X et Y sont équipés de rails de guidage linéaires, tandis que l’axe Z est équipé de rails de guidage rectangulaires.
4. La précision de la machine-outil est stable, ses performances sont fiables et son utilisation est pratique et flexible.
---
