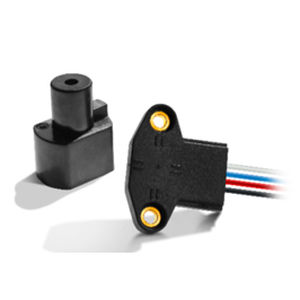

Capteur de position angulaire ANG Series

sans contactmagnétiqueà effet Hall

Capteurs ANG Description Les capteurs de la série ANG sont des capteurs de position intrinsèquement linéaires sans contact, ayant une ou deux sorties indépendantes (redondantes). Les capteurs fonctionnent grâce à l’utilisation d’une technologie à effet Hall avec des champs magnétiques générés par des aimants permanents. Ils produisent un changement linéaire sur la tension de sortie (ratiométrique à la tension d’entrée) à chaque rotation angulaire de l’arbre primaire. L’aimant actionneur AS500106 est nécessaire pour garantir un bon fonctionnement (à commander séparément). Caractéristiques Capteur de position angulaire ayant une forte tolérance au désalignement Détection de position angulaire sans contact et de la rotation totale à 360° Programmation personnalisable possible pour : amplitude d’angle, inclinaison, sortie de modulateurs de largeur d’impulsions (PWM) – nous consulter L’absence d’interface mécanique signifie qu’il n’y aura ni usure de pièces ni blocage Livré avec des câbles discrets 20 AWG × 305 mm (12″) Conforme à RoHS IP68* Entrefer maximum de 6 mm (0,24″) Conformes aux normes industrielles/automobiles EMC/EMI/ESD Applications typiques Valves hydrauliques Commandes hydrauliques Dispositifs d’entraînement électrique Commandes pneumatiques Codeur alternatif sans contact Sélecteur de vitesses / Changement de position Position de levage / de conduite Position de l’accélérateur / de la pédale Position du volant
