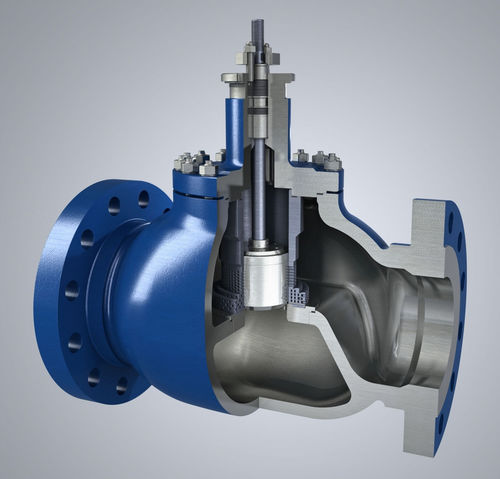

Vanne à clapet Z1B-M

manuellede contrôlepour gaz

L'aptitude des soupapes à fonctionner dans des conditions de pertes de charge élevées dépend de la conception de leurs composants internes. Le paramètre déterminant les pertes de charge critiques admissibles dans des conditions de débit étranglé ou de cavitation est le facteur de récupération de pression FL. ∆p = K∙FL2(p1-pv) où : K=0,85 - pour un débit étranglé K=0,67 - pour la cavitation La valeur du facteur de récupération de pression FL peut varier entre 0,5 et 1,0 selon le type de soupape. Les vannes à récupération de pression élevée (vannes papillon, vannes à bille) ont une valeur FL faible et ne conviennent pas au fonctionnement dans des conditions de débit étranglé et de cavitation. Pour ces applications, la conception de la soupape doit permettre d'atteindre les valeurs FL maximales. Les vannes Z1B-M à labyrinthe avec sens d'écoulement multiple du flux dans les éléments d'étranglement de la vanne (FL=fi0,975) répondent à ces exigences. L'ensemble des cages d'étranglement comporte des canaux qui assurent la séparation et la réfraction du flux tout en maintenant une augmentation progressive du champ d'écoulement. Le nombre de cages d'étranglement dépend de la perte de charge. Au début de l'ouverture, quatre structures d'étranglement sont utilisées à la perte de charge maximale, deux à la perte de charge ∆p, et au débit maximal, l'écoulement est effectué à l'étranglement minimal. La vanne est utilisée pour contrôler l'eau de lavage à haute pression dans l'installation de suspension de la centrale électrique de Bełchatów et répond sans réserve aux exigences du processus. Les vannes Z1B-M sont conçues pour les fluides liquides et gazeux et un certain nombre d'applications dans l'ingénierie énergétique et l'industrie du gaz confirment l'évaluation élevée de leur aptitude aux conditions de travail les plus difficiles.
