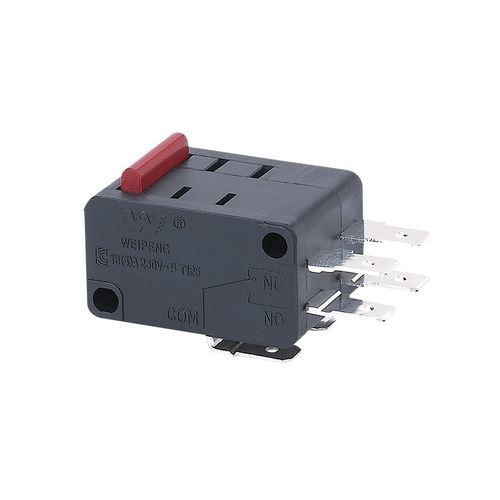

Micro-rupteur à levier HK-14-16AP-1118

2 pôlesDPDTétanche à la poussière

Résumé du produit
Micro-interrupteur étanche DPDT (double pôle double-throw) modèle HK-14-16AP-1118. Disponible en configurations combinées/double combinées, variantes jusqu'à 16 A selon version. Conçu pour des applications de commutation dans l'électroménager, l'électronique et l'équipement industriel.

Caractéristiques électriques

• Courant : 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Tension : AC 125 V / 250 V, DC 12 V / 24 V
• Homologations : UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE

Caractéristiques de fonctionnement

• Position libre (FP) : 15.9±0.2 mm
• Position de fonctionnement (OP) : 14.9±0.5 mm
• Position de relâchement (RP) : 15.2±0.5 mm
• Course totale : 13.1 mm
• Force d'actionnement (OF) : 0.25 ~ 4 N
• Pré-course (PT) : 0.5 ~ 1.6 mm
• Surtour (OT) : ≥1.0 mm
• Dérive de mouvement (MD) : ≤0.4 mm

Caractéristiques techniques de l'interrupteur

• 1 Résistance de contact — ≤30 mΩ (valeur initiale)
• 2 Résistance d'isolement — ≥100 MΩ @ 500 VDC
• 3 Tension diélectrique — entre bornes non connectées : 1000 V / 0.5 mA / 60 s ; entre bornes et châssis métallique : 3000 V / 0.5 mA / 60 s
• 4 Durée de vie électrique — ≥50 000 cycles
• 5 Durée de vie mécanique — ≥1 000 000 cycles
• 6 Température de fonctionnement — -25 ~ 125 °C
• 7 Fréquence de fonctionnement — électrique : 15 cycles ; mécanique : 60 cycles
• 8 Résistance aux vibrations — Fréquence : 10 ~ 55 Hz ; Amplitude : 1,5 mm ; Trois directions
• 9 Aptitude au brasage — >80 % de la partie immergée doit être couverte ; Température de brasage : 235±5 °C ; Temps d'immersion : 2~3 s
• 10 Résistance à la chaleur de brasage — Brasage par plongée : 260±5 °C 5±1 s ; Brasage manuel : 300±5 °C 2~3 s
• 11 Homologations de sécurité — UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
• 12 Conditions d'essai — Température ambiante : 20±5 °C ; Humidité relative : 65±5 % ; Pression atmosphérique : 86~106 kPa

Application
Convient pour l'électroménager, les équipements électroniques, l'automatisation, les équipements de communication, l'électronique automobile, les outils électriques et autres applications de commutation nécessitant un DPDT étanche.

Précautions pour l'implantation du commutateur d'alimentation
Éloigner le commutateur des composants sensibles (horloges, interfaces) et le placer près des bornes d'alimentation. Séparer les voies d'alimentation principales et les masses ; positionner les composants clés (filtre d'entrée, transistor de commutation, circuit de commande, filtre de sortie) de manière logique ; maintenir les boucles à fort courant courtes ; placer les résistances d'échantillonnage et composants de contrôle près de l'IC de commande ; rapprocher les condensateurs de filtrage des broches correspondantes.

Caractéristiques / spécifications techniques

• Modèle : HK-14-16AP-1118
• Série : Série double pôle HK-14
• Type de contact : Micro-interrupteur combiné DPDT
• Options de courant : 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Options de tension : AC 125 V, AC 250 V, DC 12 V, DC 24 V
• Homologations : UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE
• Durée de vie électrique : ≥50 000 cycles
• Durée de vie mécanique : ≥1 000 000 cycles
• Température de fonctionnement : -25 ~ 125 °C
• Tension diélectrique : 1000 V entre bornes non connectées ; 3000 V entre bornes et châssis métallique
• Paramètres de course clés : FP 15.9±0.2 mm ; OP 14.9±0.5 mm ; RP 15.2±0.5 mm ; Course totale 13.1 mm
• Force d'actionnement : 0.25 ~ 4 N
• Pré-course : 0.5 ~ 1.6 mm ; Surtour : ≥1.0 mm ; Dérive de mouvement : ≤0.4 mm
• Brazing/Brasure : Brasage par plongée 260±5 °C 5±1 s ; Brasage manuel 300±5 °C 2~3 s
