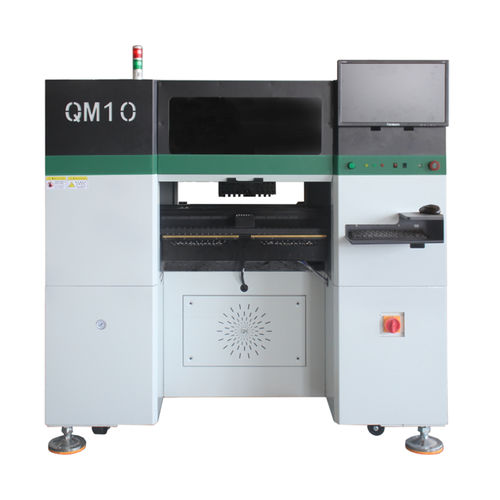

Machine de placement CMS QM10

automatique

La machine SMT pick and place QM10 est conçue avec 10 têtes et 80 emplacements ， une vitesse allant jusqu'à 23 000 composants par heure (CPH). Elle a été améliorée par rapport à la série QM81 et a tenu compte des commentaires des clients. La plaque de fer du substrat à l'intérieur de la machine a été transformée en marbre épais pour augmenter la stabilité. L'axe X améliore la structure pour augmenter la douceur de fonctionnement .et a augmenté le nombre de guides linéaires （top et bottom） L'axe Y a également été augmenté en deux guides linéaires de chaque côté pour améliorer la précision et la vitesse augmenter la vie durable de la machine. Même le modèle de servomoteur Panasonic, le pilote, le guide linéaire et la vis ont été complètement mis à niveau pour faire face à la capacité de travail de 10 têtes . Les fonctions du logiciel ont été améliorées, notamment la bibliothèque de composants, la surveillance visuelle, les alertes de sécurité et l'avertissement préalable de panne. Peut facilement manipuler des composants de forme spéciale, BGA, paquet de 0201 pouces. L'axe X Y adopte un servomoteur Panasonic plus grand, sans sacrifier le taux CPH avec un troque élevé pour atteindre une précision de pas jamais perdue ＜ 0.001mm. de nouvelles fonctions comme 10 têtes prennent le matériau en même temps， La taille des composants doit être de 0805 pouces et plus, comme les perles de lampe LED 3535. (Nous vous suggérons d'utiliser l'alimentateur électrique pour éviter le problème de l'alimentation en air insuffisante)
