Roue dentée cylindrique MHFGH02003511-DIN6

à denture hélicoïdaleà brideen acier

Aperçu du produit
Série MHFGH-DIN6 pignons à bride hélicoïdaux, dents rectifiées. Matière : SCM440. Angle d'hélice gauche : 19°31′42″. Dents traitées par trempe par induction et rectifiées. Dureté : HRC50-55.

Données techniques
Module (M) : 2
Qualité (Q) : DIN6
Nombre de dents (Z) : 35
Diamètre extérieur (øD) : 79,8 mm
Alésage (ød2) : 16,2 mm
Plage de force d'avance maximale (kN) : ≤20
Force d'avance maximale (kN) : 13,74
Poids : 0,75 kg
Diamètre primitif (ød) : 74,272 mm
W1 : 26 mm

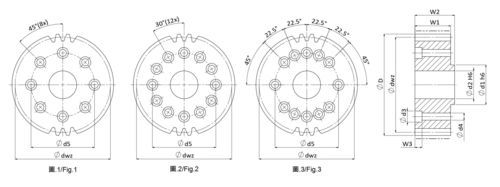

Fig. : 1
Facteur de correction de profil (x) : 0,382
Plage de diamètre primitif de travail (ødwz) : 70-100 mm
Diamètre primitif de travail (ødwz) : 75,8 mm
Axe de bride (ød1) : 20,0 mm
Spécification des boulons (M) : 8 - M5 x 45°
ød3 : 9,5 mm
ød4 : 5,5 mm
Diamètre primitif de la bride (ød5) : 31,5 mm
W2 : 29 mm
W3 : 12,0 mm
Unité : mm

Caractéristiques / spécifications techniques

• Série : MHFGH-DIN6 pignons à bride hélicoïdaux, dents rectifiées
• Matière : SCM440
• Hélice : Gauche, 19°31′42″
• Dents trempées par induction et surface rectifiée
• Dureté : HRC50-55
• Module (M) : 2
• Qualité (Q) : DIN6
• Nombre de dents (Z) : 35
• Diamètre primitif (ød) : 74,272 mm
• Diamètre primitif de travail (ødwz) : 75,8 mm (plage 70-100 mm)
• Force d'avance maximale : 13,74 kN (≤20 kN)
• Poids : 0,75 kg
• Spécification des boulons : 8 - M5 x 45°
