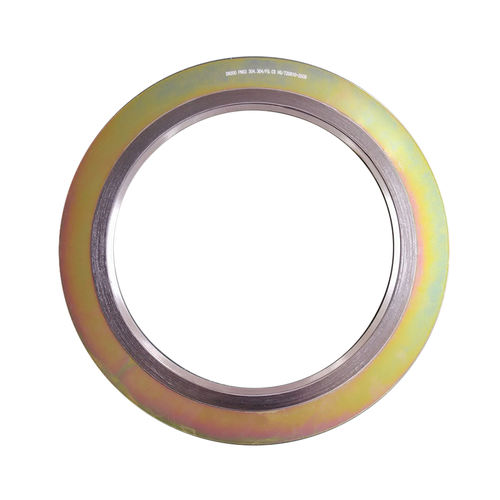

Joint spiralé

rond

Les joints spiralés ont la capacité de se rétablir sous l'action de charges fluctuantes causées par les changements de pression et de température du fluide de traitement, les variations de température de la face de la bride, la rotation de la bride, la relaxation de la contrainte du boulon et le fluage. L'élément d'étanchéité est constitué d'une bande métallique préformée avec des couches d'un matériau d'étanchéité plus souple et plus compressible qui, lors de la compression, se densifie et s'écoule pour remplir les imperfections des surfaces de la bride lorsque le joint est mis en place. Les bagues de guidage extérieures sont montées pour centraliser le joint entre les boulons et agir comme un limiteur de compression. Les bagues intérieures sont montées pour réduire l'écart entre le diamètre intérieur du joint et l'alésage de la bride, ce qui réduit les turbulences, les dommages dus à l'érosion et protège l'élément d'étanchéité du joint des fluides contenus dans le joint, Les bagues intérieures et extérieures sont fabriquées à partir d'une variété de métaux pour répondre à des applications particulières. a. Normes : ASME, BS, JIS et EN ou demande du client ; b. Habituellement, l'anneau métallique adopte une bande d'acier inoxydable laminée à froid de 0,15~0,25 mm ; c. La surface de la bande métallique est lisse et propre, les aspérités, les fissures, les rayures, les piqûres et les taches de rouille ne sont pas autorisées； d. En général, les matériaux non métalliques sont des matériaux souples de 0,3 à 1,0 mm d'épaisseur ;
