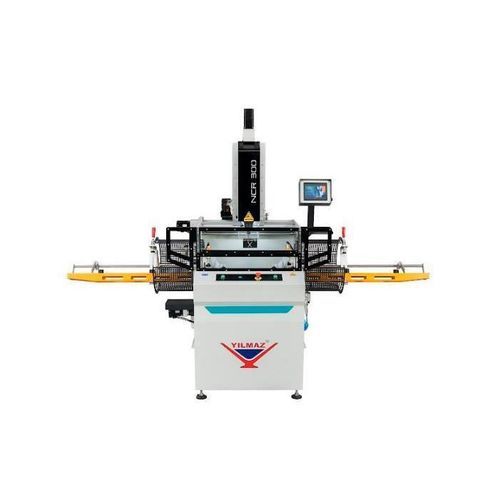

Détoureuse à copier à commande numérique NCR 300

NCnumériquecontrôlée par PLC

Information sur le produit
Les modèles NCR 300 et NCR 300P sont des fraiseuses de copiage à tête unique, 4 axes, conçues pour l'usinage de profilés en PVC et en aluminium. La machine programme les coordonnées X, Y, Z et C via des servomoteurs pour usiner des rainures de serrure, percer poignées/charnières/trous de crémone et réaliser des rainures d'évacuation, sans nécessiter de gabarits.

Vidéo produit
Vidéo disponible présentant les fonctions et l'utilisation des NCR 300 / NCR 300P.

Spécifications techniques
Alimentation : 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Course (X×Y×Z) : 300 × 120 × 115 mm.
Broche : 2,2 kW, 12 000 tr/min ; fraise standard Ø8 × L120 mm.
Débit d'air : 110 L/min ; Pression : 6–8 bar.
Longueur maxi profil : jusqu'à 2750 mm.
Dimensions : 163,5 × 281 × 218.
Poids : 600 kg / 520 kg.

Caractéristiques générales

• Conçue pour l'usinage quotidien de profilés PVC, aluminium et alliages légers sur quatre surfaces simultanément.
• Table tournante servocommandée avec butées d'indexation à 0°/90°/180°/270°.
• Possibilité d'usiner des profilés jusqu'à 2750 mm à l'aide de butées de longueur escamotables multiples.
• Capacité d'usinage X : 300 mm, Y : 120 mm, Z : 115 mm ; plages de serrage W 120–30 mm, H 115–30 mm, L 2750–400 mm.
• Système de freinage électronique et pneumatique pour tête et table.
• Pince ER16 ; broche 2,2 kW (12 000 tr/min).
• NCR 300 : écran tactile couleur 7" + commande PLC. NCR 300P : PC industriel tactile 15,4" sous Windows + PLC ; import DXF disponible sur NCR 300P.

Accessoires de série

• Fraise Ø8 × L120 mm.
• 2 pinces pneumatiques horizontales et 2 verticales.
• Système de lubrification par pulvérisation.
• Arrêts multiples gauche et droite pour profilés.
• Clés de service (22 mm) et clé à douille pour pince.
• Éclairage LED, rallonges de pinces, appareil de centrage de profilés, pistolet à air.

Accessoires optionnels

• Lecteur de codes-barres.
• Mèches de rechange Ø8 × L120 carbure double lèvre.
• Mèches de rechange Ø8 × L120 carbure simple lèvre.
• Mèches de rechange Ø8 × L63 carbure simple lèvre.
• Pinces ER16 de rechange pour outils Ø8 mm.

Caractéristiques techniques

• Modèle : NCR 300 / NCR 300P — fraiseuse de copiage NC, tête unique, 4 axes.
• Axes : X, Y, Z, C avec servomoteurs.
• Porte-outil : ER16 ; fraise standard Ø8 × L120 mm.
• Commandes : NCR 300 = écran 7" + PLC ; NCR 300P = PC industriel 15,4" sous Windows + PLC (import DXF).
• Consommation d'air : 110 L/min ; Pression : 6–8 bar.
