Ligne de soudage et ébavurage d'angle CCL 1661

CNCindustriellepour profilés en PVC

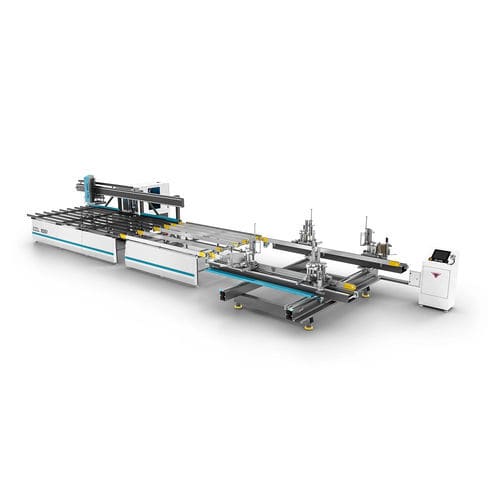

Description Ligne de soudage et de nettoyage de PVC à quatre coins, commandée par CNC, avec mouvement sur 2 et 4 axes. Après le soudage sur DK 540, le cadre est automatiquement transféré à l’unité de refroidissement (SA 251). L’unité robotisée (SA 261) prélève ensuite les cadres sur la SA 251 pour lancer la séquence de nettoyage et les transporte en rotation vers la machine de nettoyage CNC (CNC 609 ou CNC 611).

Caractéristiques principales

• Programme de nettoyage des profils personnalisé Yılmaz
• Modes de fonctionnement manuel et automatique
• Reconnaissance automatique des profils ouvrant/dormant
• Système de mesure de la largeur et de la hauteur des profils
• 11 jeux de couteaux automatiques pour le nettoyage des profils
• Couteaux de nettoyage séparés pour profils colorés et blancs
• Système de graissage central automatique
• Interface tactile basée sur Windows
• Transfert du programme via mémoire flash USB
• Connexion à distance et assistance technique
• Panneau de commande mobile
• Réglage de la vitesse pendant l’opération
• Capacité d’usinage indicative : 220 cadres / 8 h (CNC 609) et 270 cadres / 8 h (CNC 611)
• Alarmes et avertissements visibles à l’écran
• Système de contrôle de phase
• Système de contrôle de basse pression
• Nettoyage des quatre coins et transfert de fin de ligne avec robot de rotation automatique
• Fonctionnement automatique en 2 ou 4 axes
• Transition automatique entre plages de soudage 0,2–2,0 mm (fonction Yılmaz)
• Mode automatique intégré au lecteur de codes-barres ou mode manuel selon dimensions saisies
• Soudage d’ouvrant lame possible
• Saisie et mémorisation des paramètres de soudage à l’écran
• Remplacement rapide et facile du téflon
• Stockage de 1000 recettes de profil
• Suivi des temps de traitement pendant l’opération
• Manipulation aisée des profilés longs sur l’unité de soudage
• Modes d’utilisation en millimètres ou pouces
• Dimension maximale rotative SA 261 : 2200 x 2200 mm (carrés plus grands pivotés manuellement pendant le soudage)

Accessoires de série

• Machine à souder à quatre têtes DK 540
• Unité de refroidissement SA 251
• Mécanisme robotisé SA 261
• Machine de nettoyage des coins CNC 609
• Machine de nettoyage des coins CNC 611
• Total 11 outils : scie de nettoyage, lames de raclage interne et fraises
• Table support fenêtre brossée

Accessoires optionnels

• Système de pressage de joints CS 240
• Kit de fixation DK 540 pour ouvrant lame
• Kit de fixation DK 540 pour soudage

Tableau des spécifications techniques Électrique : 12 kW / 400V AC 3P PE 50/60 Hz.
Vitesse mandrin / outil : 6000 RPM
Vitesse de rotation : 18 000 RPM
Diamètre outil : D: Ø250 - d: 30/32 mm
Débit d’air : 150 L/min.
Pression d’air : 6-8 bar
Dimensions : 2472 x 11725 x 207 mm
Poids : 3931 / 3776 kg

Caractéristiques / spécifications techniques

• Modèle : CCL 1661
• Application : ligne de soudage et nettoyage angulaire pour profils PVC à quatre coins
• Contrôle : CNC 2 et 4 axes
• Capacité indicative : 220 cadres / 8 h (CNC 609) ou 270 cadres / 8 h (CNC 611)
• Alimentation : 12 kW, 400V AC 3P PE 50/60 Hz
• Vitesses outils : mandrin 6000 RPM ; rotation jusqu’à 18 000 RPM
• Diamètre outils compatibles : Ø250 mm, alésage 30/32 mm
• Unité de refroidissement intégrée (SA 251) et manipulation robotisée (SA 261)
• 11 jeux d’outils de nettoyage + scie, lames de raclage, fraises
• Reconnaissance de profil et mesure largeur/hauteur
• Stockage de recettes : jusqu’à 1000 profils
