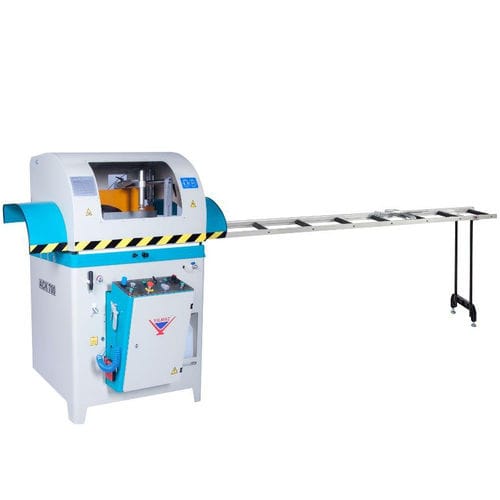

Scie à onglet ACK 700

circulairehorizontalepour PVC

Présentation
ACK 700 est conçue pour la coupe droite et angulaire des profilés de grande taille en PVC et aluminium au moyen d’une lame Ø700 mm. La machine est prévue pour une intégration en ligne et pour des applications industrielles nécessitant une coupe précise.

Caractéristiques générales

• Commande de sécurité à deux mains pour la protection de l'opérateur
• Points de positionnement à 75°, 60°, 45°, 30°, 22,5°, 15°, 0° à gauche et à droite
• Plage de pivotement réglable en continu de -75° (gauche) à +75° (droite)
• Alimentation hydropneumatique de la scie avec vitesse d'alimentation réglable
• Éclairage intérieur LED pour une visibilité optimale de la coupe
• Protecteur à ouverture pneumatique avec interrupteurs de verrouillage
• Interverrouillages de sécurité sur la protection supérieure et les portes avant
• Pinces double effet pour une tenue sécurisée des pièces

Accessoires de série

• Livrée avec lame Ø700 mm et moteur 4,0 kW
• Système de lubrification par pulvérisation pour la lame
• Convoyeur à rouleaux MKN 301 (3 m)
• 2 pinces verticales et 2 pinces horizontales
• Pistolet d'air comprimé pour nettoyage
• Tunnels d'entrée et de sortie pour la sécurité de l'opérateur (2 x)
• Collecteur de copeaux – haut et bas
• Automate de sécurité dans l'armoire électrique pour arrêt d'urgence, verrouillage des capots, contrôle de la pression d'air, position initiale de la lame et surveillance des phases

Accessoires optionnels

• Marqueur laser indiquant la ligne de coupe
• Lame de rechange Ø700 mm
• Extracteur à vide de copeaux VCE 1570
• Butée de longueur DKN 302
• Butée de longueur DKN 602
• Butée de longueur SKN 300
• Butée de longueur SKN 600
• Butée de longueur HDL 400
• Butée de longueur HDL 700

Tableau des spécifications techniques
Puissance électrique : 4,0 kW / 400 V AC 3P+PE / 50/60 Hz.
Vitesse broche / lame : 1950 RPM.
Diamètre lame / alésage : Ø700 / Ø38 mm.
Consommation d'air : 180 L/min.
Pression d'air : 6–8 bar.
Dimensions (mm) : 152 x 459 x 160.
Poids : 560 Kg / 500 Kg.

Caractéristiques / spécifications techniques

• Modèle : ACK 700
• Puissance moteur : 4,0 kW
• Alimentation : 400 V AC 3P+PE, 50/60 Hz
• Diamètre lame : Ø700 mm (alésage Ø38 mm)
• Vitesse de rotation : 1950 RPM
• Consommation / pression d'air : 180 L/min à 6–8 bar
• Dimensions (LxPxH) : 152 x 459 x 160 mm
• Poids : 560 Kg / 500 Kg
• Plage de pivotement : -75° à +75° (réglage continu)
