Machine de soudage à air chaud DK 540

automatiqueà intégrerpour PVC

Présentation

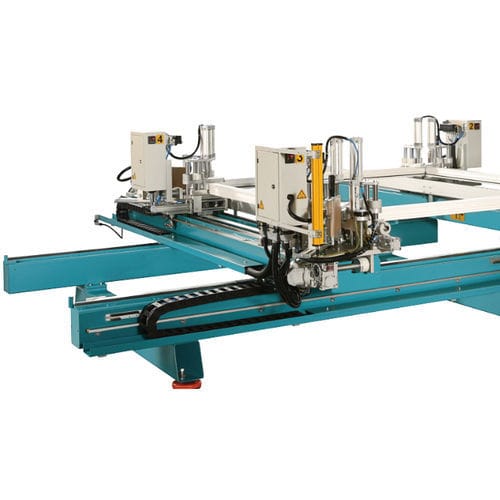

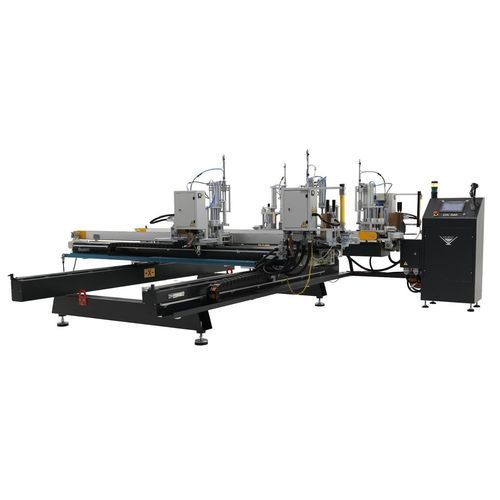

Le DK 540 est une machine entièrement automatique destinée au soudage aux quatre angles des profilés de fenêtres en PVC, capable de souder un cadre ou un ouvrant complet en un seul cycle.

Fonctions principales

• Soudage entièrement automatique des quatre angles à 90°
• Soudage d'un cadre ou d'un ouvrant complet en un seul cycle
• Paramètres de soudage programmables individuellement selon le profil
• Options de soudage : standard (2 mm) ou sans soudure (0,2 mm)
• Système de rouleaux en téflon pour une plus longue durée du téflon
• Déchargement automatique des cadres après soudage
• Système de changement de moules rapide pour réduire les temps de réglage
• Lecteur de codes-barres pour identification des profils
• Barrière de sécurité opérateur
• Contrôle de la chaleur par thermocouple électronique, réglable 0–300°C
• Paramètres gérés via écran tactile couleur LCD 8''
• Mémoire pour jusqu'à 900 programmes de profils

Accessoires de série

• Pompe de graissage manuelle
• Jeu de moules de soudage pour ouvrant, hauteur de profil 70 mm
• Jeu d'adaptateurs pour profilés de cadre

Accessoires optionnels

• Unité de refroidissement SA 250
• Système de pressage de joints CS 240
• Kit de fixation pour ouvrant voilé
• Moules de soudure spéciaux sur demande

Spécifications techniques (extrait)
Modèle : DK 540
Hmax : 180 mm
Hmin : 30 mm
Wmax : 130 mm
Wmin : 30 mm
Châssis soudable min. : 400 x 400 mm
Châssis soudable max. : 3100 x 2700 mm
Mesure maximale de soudure : 3100 x 2700 mm
Débit d'air : 55 L/min
Plage de température : 0–300°C (thermocouple électronique)
Mémoire : jusqu'à 900 programmes
Interface : écran tactile couleur LCD 8''
Poids : 1.690 Kg

Applications et détails techniques

• Conçue pour les lignes de production de fenêtres et portes PVC
• Possible intégration en ligne automatique avec SA 251, CNC 609-611 et SA 261
• Rappel facile des paramètres pour production répétable
• Conception axée sur la sécurité opérateur et la traçabilité (code-barres)
