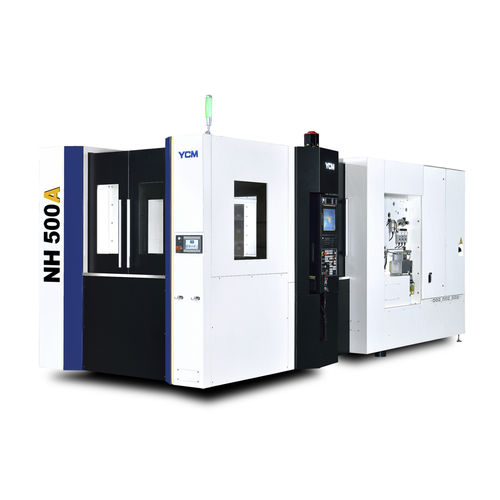

Centre d'usinage CNC 3 axes NH500A

horizontalà double colonneavec table rotative

Structure très rigide Structure de base en T d’un seul bloc avec une construction nervurée pour une rigidité exceptionnelle. Conception en colonne double mur pour améliorer la rigidité et la durabilité. L’Analyse des Eléments Finis pour un poids léger a été menée afin d’améliorer la valeur G qui peut prolonger la durée de vie des vis à billes et réduire la consommation d’énergie. Conception à étage sur l’axe X 2 guidages sur l’axe X sont positionnées à différents niveaux pour rendre le mouvement rapide axial stable et fiable. Colonne compacte pour atteindre une accélération et une performance plus élevée. Guidages à rouleaux Les axes XYZ sont équipés de guidages à rouleaux afin d’augmenter la rigidité et la précision. Les vis à billes prétendues permettent des qualités de contrôle élevées. Broche à entraînement direct puissante La broche standard est facile de maintenance et sa vitesse est de 15 000 tr/min entraînement direct avec un moteur de 37 kW, délivrant un couple de 244 Nm. La broche est équipée de roulements à bille céramiques de très haute précision. Le système de réfrigération de broche minimise la déformation thermique. Electrobroche de haute performance La vitesse max. peut atteindre 20 000 tr/min avec un moteur de 22.5 kW et un couple de 61 Nm (opt.). Graissage micro huile-air pour roulements à bille céramiques qui prolonge la durée de vie de la broche. Système de réfrigération avec un circuit à huile minimise la déformation thermique, assurant une forte précision. La facilité du remplacement de l’unité de broche réduit le temps de maintenance.
