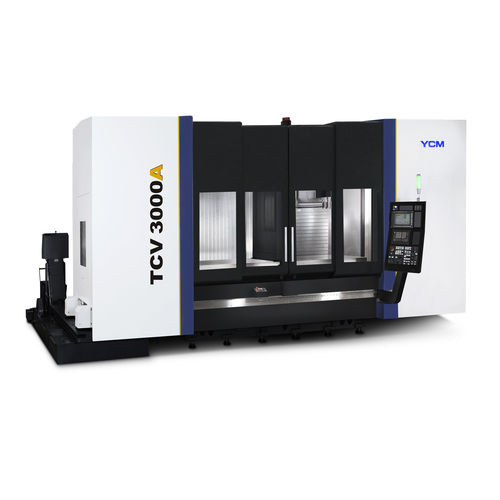

Centre d'usinage CNC 3 axes TCV3000Averticalà colonne mobileBBT40
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Structure
- à colonne mobile
- Nez de broche
- BBT40
- Nombre d'outils
- 40 outils, 80 outils
- Applications
- pour la découpe, pour pièce de grande dimension
- Autres caractéristiques
- haute performance, de haute précision, haute rigidité
- Course X
3 000 mm
(118 in)- Course Y
800 mm
(31 in)- Course Z
800 mm
(31 in)- Vitesse de rotation
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Puissance
22 kW
(29,91 hp)- Vitesse d'avancement axe X
40 000 mm/min
(26 in/s)- Vitesse d'avancement axe Y
40 000 mm/min
(26 in/s)- Vitesse d'avancement axe Z
40 000 mm/min
(26 in/s)- Charge max. de la table
3 000 kg
(6 614 lb)- Poids total
24 000 kg
(52 910,94 lb)
Description
Structure de la base renforcée
Conception d’une colonne mobile très efficace.
Colonne et base larges pour assurer la plus grande des stabilités.
Avec une Analyse des Eléments Finis.
Les glissières et les 6 blocs coulissants sur l’axe X, le mouvement axial fiable est assuré.
Pas de contrepoids sur l’axe Z qui diminue les vibrations lors de l’usinage et améliore considérablement la rugosité de la surface.
Conception large de la structure de la machine.
Haute Performance
La zone de travail large est idéal pour l’usinage de pièces larges et longues.
Avec l’installation d’une cloison de travail sur la zone de travail, des pièces à la fois longues et complexes peuvent être usinées sur la même machine.
Haute efficacité
Avances rapides allant jusqu’à 40 m/min.
Le système de réfrigération circulaire sur l’axe X assure une température stable et une précision optimal
