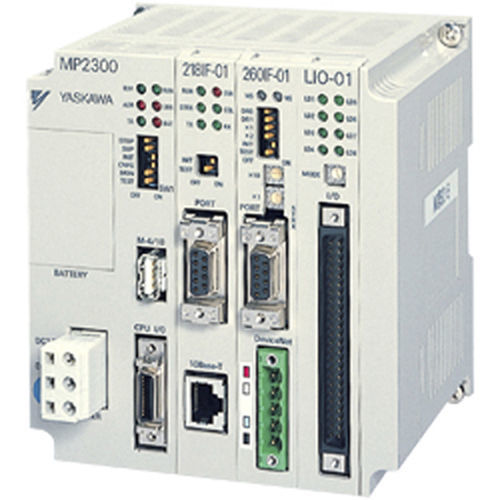

Contrôleur de mouvement multiaxe MP2300

EtherCATEthernetPROFIBUS

Le MP2300 combinait le contrôle de séquences synchronisées et le contrôle de mouvement en une seule plate-forme étroitement intégrée. Le contrôle de la position, de la vitesse, du couple et de la phase, tel que l'engrenage électronique et les profils de cames électroniques, était disponible pour une variété d'applications. Nombre maximal d'axes - 48 Fonctionnalité des cames électroniques - Les cames peuvent être créées à l'aide d'une formule ou de profils précalculés uniquement limités par la mémoire du contrôleur, ce qui permet d'obtenir environ 30 000 points. Maîtres virtuels et réels illimités, ajustement dynamique du profil, ajustement dynamique de la courbe du profil de came avec correspondance de la position et de la vitesse, déphasage du maître ou du suiveur. MotionWorks™ comprend un outil de génération de cames, offrant 25 profils de cames sélectionnables et 4096 paires maître/suiveur interpolées E/S extensible - Des centaines de nœuds de réseau Mechatrolink-II et de modules d'E/S Mechatrolink-II de tiers Configuration matérielle - Jusqu'à trois modules Mémoire - Flash interne de 2 Mb Mouvement - Homing, Jogging, Point à point, Registration, Contouring, Gearing, Cam Profiling, Linear, Circular, and Helical Interpolation Interface de mouvement - Réseau déterministe à grande vitesse Mechatrolink-II, référence de vitesse analogique ou signaux d'impulsion et de direction Connectivité réseau - Ethernet TCP/IP, Modbus TCP, Memobus série, Token Ring, DeviceNet maître ou esclave et Profibus esclave Communication PC/HMI - RS-232/422/485, Ethernet, serveur OPC tiers via Modbus TCP
