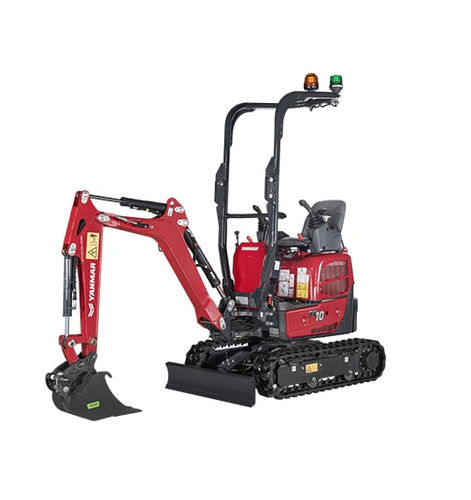

Mini pelle SV10

à chenillesTier 4 finaldiesel

Présentation
La mini-pelle compacte SV10 offre des performances puissantes dans les espaces restreints. Facile à transporter, rapide à déployer et conçue pour une disponibilité maximale, elle aide les professionnels à gagner en efficacité tout en réduisant les coûts d'exploitation.

Tableau sommaire
Series: Rayon Conventionnel
Poids opérationnel: 1 180 kg
Largeur: 740 - 990 mm
Profondeur de fouille: 1 800 - 1 955 mm

Spécifications (détaillées)
Poids - Poids de transport: 1 055 kg (chenilles caoutchouc)
Poids - Poids opérationnel: 1 180 kg (chenilles caoutchouc)

Moteur
Type: Stage V 3TNV70-WBVB1
Carburant: Diesel
Puissance nette: 9.2 kW (à 2 000 tr/min)
Puissance brute: 9.3 kW (à 2 000 tr/min)
Cylindrée: 0.854 l
Couple maximal: 51.8 N.m / 1 500 tr/min
Démarreur: 12 V - 1.1 kW
Batterie: 12 V - 36 Ah
Alternateur: 12 V - 8.5 A

Système hydraulique
Pression maximale: 190 bars
Pompe de service: 1 pompe double à pistons à débit variable / 1 pompe à engrenages
Débit max.: 2 x 11.14 l/min / 6.79 l/min
Réservoir hydraulique: 7.5 l

Performances
Vitesse de déplacement: 1.8 - 3.6 km/h
Vitesse de rotation: 9.1 tr/min
Force de pénétration (balancier): 5.2 kN
Force d'arrachement (godet): 7.6 kN
Force de traction: 9.39 kN
Niveau sonore (2000/14/CE & 2005/88/CE): LwA: 92 dBA / Lpag: 76 dBA
Réservoir de carburant: 10.84 l

Dimensions principales
Longueur hors tout (A): 2 810 mm
Hauteur hors tout (B): 2 300 mm
Largeur hors tout (C): 740 / 990 mm
Longueur des chenilles au sol (D): 970 mm
Longueur du train de chenilles (E): 1 290 mm
Voie (F): 560 / 810 mm
Largeur des chenilles (G): 180 mm
Largeur hors tout de lame (H): 740 / 990 mm
Hauteur hors tout de lame (I): 205 mm
Distance de la lame (J): 840 mm
Hauteur de relevage max. au-dessus du sol (K): 185 mm
Profondeur d’abaissement max. depuis le sol (L): 230 mm
Garde au sol minimale (M): 125 mm

Profondeur et portée de fouille
Profondeur de fouille max. – lame levée (N): 1 800 mm
Profondeur de fouille max. – lame baissée (O): 1 955 mm
Portée de fouille max. au sol (P): 3 130 mm
Portée de fouille (Q): 3 180 mm
Paroi verticale max. (R): 1 010 mm
Hauteur de déchargement max. (S): 2 010 mm
Hauteur d’attaque max. (T): 2 830 mm
Déport de pied de flèche gauche (U): 60°
Déport de pied de flèche droite (V): 60°
Longueur du bras (W): 905 mm
Rayon de rotation avant (X): 1 265 mm
Rayon de rotation avant avec flèche déportée (Y): 935 mm
Rayon de rotation arrière (Z): 590 mm
Note: barre ROPS pliée / barre ROPS dépliée

Caractéristiques & Points forts

• Conçue pour les espaces restreints : largeur machine 740 mm, passe à travers les portes (dimensions européennes), déport arrière 540 mm.
• Châssis à largeur variable: 740 mm → 990 mm.
• Légèreté et transport facilité : poids de transport 1 055 kg, se transporte avec un véhicule léger classique.
• Profondeur de fouille importante pour la catégorie : jusqu'à 1 800 mm (lame relevée) ou 1 955 mm (lame abaissée).
• Moteur 3 cylindres Stage V offrant la plus grande puissance de la catégorie 1 tonne.
• Interface opérateur simplifiée et ergonomique : commandes intuitives, écart des consoles de joysticks ajustable.
• Polyvalence : compatible avec de nombreux accessoires (tarières, grappins, marteaux, pinces, godets, attache rapide, powertilt, tiltrotateurs).

Caractéristiques / spécifications techniques

• Modèle: SV10
• Marque: YANMAR
• Poids opérationnel: 1 180 kg
• Poids de transport: 1 055 kg (chenilles caoutchouc)
• Largeur minimale / maximale: 740 / 990 mm
• Longueur hors tout: 2 810 mm
• Hauteur hors tout: 2 300 mm
• Profondeur de fouille: 1 800 - 1 955 mm
• Portée de fouille: 3 130 - 3 180 mm
• Moteur: Stage V 3TNV70-WBVB1, Diesel, 9.2 kW net
• Cylindrée: 0.854 l
• Couple maximal: 51.8 N.m / 1 500 tr/min
• Réservoir carburant: 10.84 l
• Système hydraulique: pression max. 190 bars, réservoir 7.5 l
• Vitesse de déplacement: 1.8 - 3.6 km/h
• Force d'arrachement (godet): 7.6 kN
• Niveau sonore: LwA 92 dBA / Lpag 76 dBA
