Cosse de câble isolée

de moyenne tension

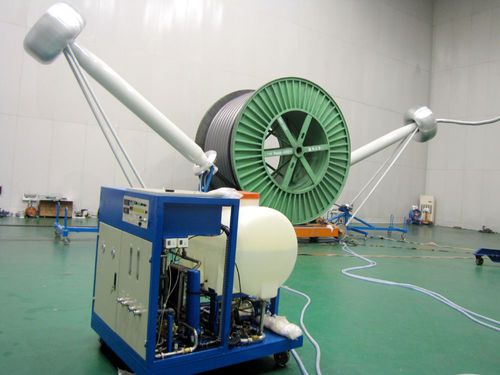

Terminaisons d'extrémité de câble Les terminaisons de câbles sont utilisées dans les essais de routine, d'échantillonnage et de type des câbles moyenne et haute tension à isolation plastique selon les normes IEC 60840 (30-150kV), IEC 62067 (150-550kV), IEC 60060-1, IEC 60060-2 et IEC 60270. Ils servent de liaison entre l'objet à tester et le système de test haute tension. Il existe deux modèles de terminaisons de câbles utilisant des techniques différentes en fonction de la tension d'essai des câbles à tester. Les systèmes de terminaison d'huile sont utilisés pour tester les câbles moyenne tension avec des tensions de test allant jusqu'à 100 kV. Les systèmes de terminaison d'eau sont utilisés pour tester les câbles moyenne et haute tension avec des tensions de test allant de 75 kV à 800 kV. En plus des terminaisons d'eau, ils sont équipés d'une unité de conditionnement d'eau. Lors du contrôle des câbles, le système extrait les pertes de chaleur produites par un circuit d'eau fermé et surveille en même temps la conductivité du milieu de la niveleuse sous contrainte résistive.
