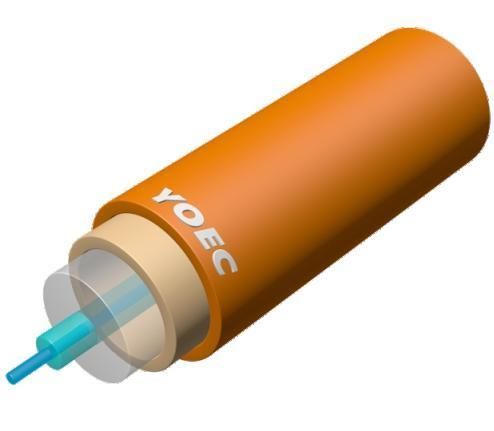

Câble optique de données BI 9/125 U25 A2

pour applications télécommonomode

Description du produit
Conçue pour des installations à routage contraint et des conditions mécaniques exigeantes, cette fibre monomode insensible au pliage assure une transmission stable en cas de rayons de courbure réduits et de sollicitations dynamiques. La conception de YOEC combine un profil réfringent adapté et un revêtement avancé pour limiter l'atténuation due au pliage tout en respectant les tolérances géométriques et mécaniques requises.

Application
Adaptée aux systèmes guidés et aux assemblages dont le routage nécessite de faibles rayons de courbure ou des flexions répétées. Utilisations typiques : composants de capteurs à fibre optique, dispositifs optiques spécialisés et câbles routés dans des structures confinées ou mobiles.

Caractéristiques

• Faible perte due au pliage : conçue pour limiter l'atténuation dans des rayons de courbure réduits et en routage serré.
• Fiabilité mécanique : matériaux et structure optimisés pour une meilleure résistance à la traction et à la fatigue sous contraintes et vibrations.
• Conformité aux normes : compatible ITU-T G.657.A2 pour intégration avec les infrastructures monomodes existantes.

Spécifications typiques
Item — Unité — Spécification
Modèle produit — / — BI 9/125 U25 A2

Caractéristiques optiques
Longueur d'onde de fonctionnement — nm — 1310 / 1550
Atténuation @1310 nm — dB/km — ≤ 0.40
Atténuation @1550 nm — dB/km — ≤ 0.25
Atténuation @1625 nm — dB/km — ≤ 0.25
Diamètre de champ modal (1310 nm) — μm — 8.4 – 9.2
Longueur d'onde de coupure du câble — nm — ≤ 1260
Longueur d'onde de dispersion nulle — nm — 1300 – 1324
Pente de dispersion nulle — ps/(nm²·km) — ≤ 0.092
Coefficient PMD — ps/√km — ≤ 0.2

Caractéristiques géométriques
Concentricité cœur/gaine — μm — ≤ 0.5
Diamètre de la gaine — μm — 124.5 ± 0.5
Non-circularité de la gaine — % — ≤ 1.0
Diamètre du revêtement — μm — 245.0 ± 7.0
Concentricité gaine/revêtement — μm — ≤ 12.5
Non-circularité du revêtement — % — ≤ 6.0

Pertes par macrobending
10 tours @ 15 mm rayon — dB @1550 nm — ≤ 0.03
10 tours @ 15 mm rayon — dB @1625 nm — ≤ 0.10
1 tour @ 10 mm rayon — dB @1550 nm — ≤ 0.10
1 tour @ 10 mm rayon — dB @1625 nm — ≤ 0.20
1 tour @ 7.5 mm rayon — dB @1550 nm — ≤ 0.30
1 tour @ 7.5 mm rayon — dB @1625 nm — ≤ 0.50

Propriétés mécaniques
Rayon de courbure — m — ≥ 4
Force d'arrachage du revêtement (moyenne) — N — 1.0 – 5.0
Force d'arrachage du revêtement (pic) — N — 1.0 – 8.9
Résistance à la traction (gabarit 0,5 m) — GPa — ≥ 3.8
Paramètre de fatigue dynamique — - — ≥ 22
Niveau de test de résistance — kpsi — 100 (Optionnel : 150 / 200)

Caractéristiques environnementales (1550 nm / 1625 nm)
Cyclage de température — -60°C ~ +85°C — ≤ 0.05 / 0.05 dB/km
Humidité et chaleur — 85°C, 30 jours — ≤ 0.05 / 0.05 dB/km
Cyclage température & humidité — 10°C ~ 85°C, HR 4%–98% — ≤ 0.05 / 0.05 dB/km
Chaleur sèche — 85°C, 30 jours — ≤ 0.05 / 0.05 dB/km
Immersion dans l'eau — 23°C, 30 jours — ≤ 0.05 / 0.05 dB/km

FAQ

• Qu'est-ce qu'une fibre monomode insensible au pliage ? — Une fibre conçue pour maintenir une faible atténuation même pour de petits rayons de courbure, assurant une transmission stable en installations confondues ou complexes.
• En quoi diffère-t-elle d'une fibre monomode standard ? — Elle réduit les pertes induites par le pliage et offre de meilleures performances lorsque le routage comporte des courbures serrées ou un espace limité.
• Cette fibre est-elle compatible avec les systèmes existants ? — Oui. Elle respecte la norme ITU-T G.657.A2 pour une intégration aisée.
• Quels sont les avantages principaux ? — Faible perte due au pliage, transmission stable sous contraintes et durabilité mécanique pour une exploitation longue durée.

Résumé technique

• Modèle : BI 9/125 U25 A2
• Longueurs d'onde : 1310 nm, 1550 nm
• Atténuation : ≤ 0.40 dB/km @1310 nm; ≤ 0.25 dB/km @1550 et @1625 nm
• Diamètre de champ modal (1310 nm) : 8.4 – 9.2 μm
• Conformité : ITU-T G.657.A2
• Diamètre de gaine : 124.5 ± 0.5 μm; diamètre du revêtement : 245.0 ± 7.0 μm
• Macrobending : ≤ 0.03 dB (10 tours @15 mm, 1550 nm)
• Rayon de courbure : ≥ 4 m
• Résistance à la traction : ≥ 3.8 GPa (gabarit 0,5 m)
• Test de tenue : 100 kpsi (optionnel 150/200)
• Stabilité environnementale : pertes ≤ 0.05 dB/km sous essais thermiques, d'humidité et d'immersion
