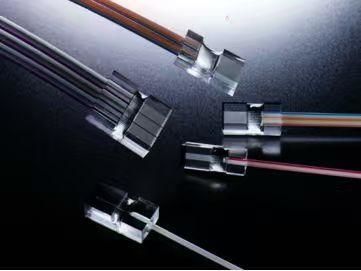

Matrice de fibres optiques

Le réseau de fibres à maintien de polarisation (PM) est un dispositif optique qui dispose et fixe précisément les fibres PM sur un substrat à l'aide de structures en V. Il maintient l'état de polarisation de la lumière, ce qui le rend largement utilisé dans les applications de communication optique et de détection de haute précision. Le design en V assure un alignement précis et une polarisation stable, avec un rapport d'extinction généralement supérieur à 20 dB (@1550 nm). L'angle de polissage de la face terminale peut être personnalisé pour minimiser la réflexion optique et réduire la perte d'insertion (≤0,3 dB). - Applications : - Communication optique : Utilisé dans la communication optique cohérente, CPO, les réseaux 5G/6G et les interconnexions de centres de données, supportant la transmission parallèle à haute vitesse (par exemple, modules 100G PSM4). - LiDAR : Améliore le rapport signal/bruit des systèmes LiDAR à fibre de 1550 nm, augmentant la précision de la conduite autonome. - Gyroscope à fibre optique (FOG) : Sert de composant clé qui affecte directement la stabilité du biais et la précision de mesure. - Capteurs optiques : Appliqué dans la surveillance environnementale, le transport intelligent et d'autres scénarios nécessitant un contrôle de polarisation stable. - Caractéristiques : - Stabilité de polarisation : En utilisant la biréfringence et un design structurel asymétrique, le PM FA atteint un rapport d'extinction ≥20 dB, une déviation de l'axe de polarisation dans ±3°, et est conforme aux normes de fiabilité Telcordia GR-1221-CORE. - Traitement et polissage de la face terminale : Supporte plusieurs angles de polissage (0°, 8°, 42,5°, 45°) avec une erreur de planéité <200 nm et une protrusion <200 nm, adaptable à diverses exigences de modules optiques. Spécifications techniques / Caractéristiques : - Structure en V pour un alignement précis des fibres - Angles de polissage de la face terminale personnalisables - Rapport d'extinction ≥20 dB (@1550 nm) - Perte d'insertion ≤0,3 dB - Perte de retour ≥50 dB - Température de fonctionnement : -5 ~ 70℃ - Température de stockage : -40 ~ 85℃ - Puissance optique maximale : 1W - Disponible en plusieurs configurations de canaux (1CH, 2CH, 4CH, 8CH, 16CH, 24CH) - Pas de fibre : 127 μm, 250 μm, ou autres - Précision du pas de cœur : ≤0,5 μm - Type de fibre : Fibre PM 1310, 1550 nm
