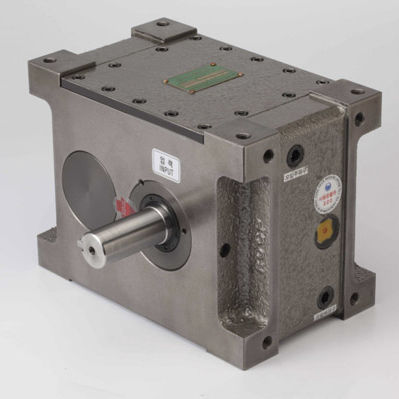

Indexeur oscillateur CP series

à camepour machinessans jeu

Série CP Description La série CP a une paire de 2 cames à plaques combinées dans l'arbre d'entrée, et des roulements de galet de came fixés dans l'arbre de sortie. Ces deux arbres étant disposés en parallèle, il convient non seulement pour le mouvement rotatif de la table, mais aussi pour l'entraînement du système de convoyeur qui transfère la course et les butées données. La série CP a le mérite que le transfert et l'arrêt d'une course donnée peuvent être répétés en sortie simplement en tournant l'arbre d'entrée tandis que d'autres dispositifs auxiliaires tels que le frein et la butée sont nécessaires pour s'arrêter en cas d'adoption (autre unité) pour le convoyeur lorsque le moteur tourne seul. Caractéristiques 1. Indexation des numéros d'arrêt Des angles d'indexation plus petits sont disponibles de 1 à 4 jeux. Alors qu'un engrenage à rouleaux avec 4 butées nécessite généralement un angle d'indexation minimum de plus de 180°, la série CP peut concevoir un angle d'indexation allant jusqu'à 90°, de sorte qu'un mouvement facile est possible. 2. Oscillation Came d'oscillation avec max. Un angle d'oscillation de 45° est disponible. 3. Nombre illimité de positions de montage Les 6 positions de montage sont disponibles pour une conception flexible du système. 4. Large gamme de tailles 11 modèles standardisés disponibles pour une distance axiale (arbre à arbre) de 45 à 315 mm pour sélectionner une taille optimale. 5. Répétabilité précise Le roulement à cames pour l'arbre de sortie est sous précontrainte afin de minimiser son jeu, ce qui lui permet de conserver une répétabilité précise et un mouvement régulier. 6. Options diversifiées disponibles Différentes options telles que limiteur de couple, réducteur, embrayage, frein peuvent être combinées.
