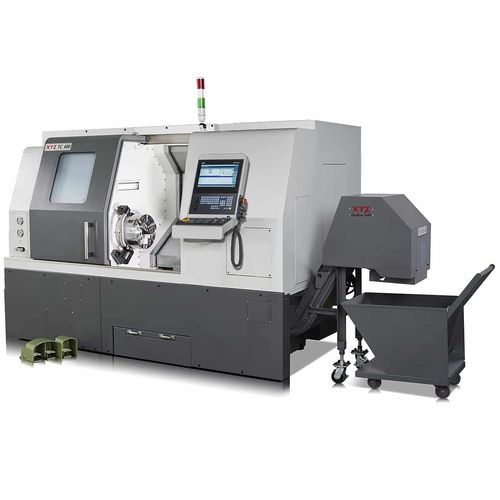

Centre de tournage CNC XYZ TC 4002 axesA2-812 outils
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Nombre d'axes
- 2 axes
- Nez de broche
- A2-8
- Nombre d'outils
- 12 outils
- Autres caractéristiques
- fraiseuse, avec tourelle, compact
- Diamètre
300 mm
(11,81 in)- Vitesse de rotation
3 300 rpm
(20 734,512 rad.min-1)- Diamètre de la pièce
400 mm
(16 in)- Longueur de la pièce
600 mm
(24 in)- Passage de barre
78 mm, 91 mm
(3 in, 4 in)- Course X
265 mm
(10 in)- Course Z
650 mm
(26 in)- Avance rapide sur X
20 000 mm/min
(13 in/s)- Avance rapide sur Z
20 000 mm/min
(13 in/s)- Puissance nominale
32 kW
(43,5 hp)- Couple maximal
11 Nm, 16 Nm
(8 ft.lb, 12 ft.lb)- Capacité liquide de coupe
115 l
(30 gal)- Longueur hors tout
3 700 mm
(146 in)- Largeur hors tout
2 000 mm
(79 in)- Hauteur totale
2 000 mm
(79 in)- Poids
5 700 kg
(12 566 lb)
Description
Ce centre de tournage de grande capacité est doté d'un équipement standard comprenant un mandrin hydraulique
tourelle à 12 stations, réglage d'outil Renishaw, convoyeur de copeaux et contre-pointe. La plupart de ces options sont des suppléments coûteux sur les machines-outils de la concurrence
machines-outils concurrentes. La toute dernière commande conversationnelle ShopTurn 828D de Siemens en fait un outil idéal pour les utilisateurs de CNC, qu'ils soient expérimentés ou novices. Pour un sous-traitant qui ne sait pas quel travail l'attend la semaine prochaine, cette machine à 2 axes et la fraiseuse CNC ou une VMC constituent souvent une combinaison plus polyvalente et plus rentable que l'achat d'un centre de tournage avec axe Y ou d'une tourelle d'usinage en direct.
Équipement standard
-Commande Siemens 828D ShopTurn.
-Tourelle VDI "allemande" Sauter.
-Bras de réglage d'outil automatique.
-Convoyeur et bac à copeaux. Contre-pointe hydraulique.
-Arrosage par inondation de l'outil. Manivelle électronique à distance.
-Port USB.
-Mise en réseau.
Équipement en option
Mandrin à pinces.
Extracteur de barres.
Unités d'alimentation.
Programmation hors ligne.
Manivelle de contour (enrouler la manivelle pour exécuter le programme).
Système avancé de gestion des copeaux.
---
