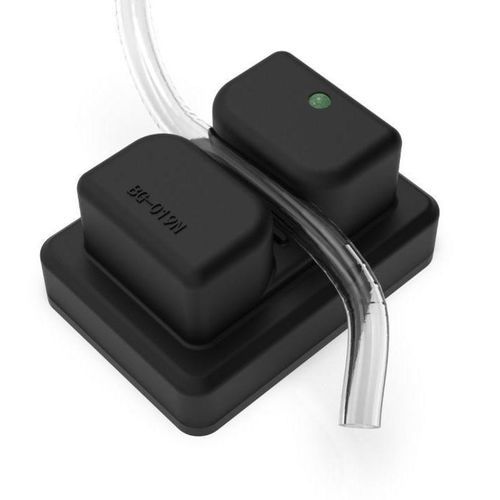

Détecteur de débit BG series

de bulles d'airà bullesà ultrasons

Overview
Les capteurs de bulles ultrasoniques série BG sont des détecteurs non invasifs à couplage sec conçus pour la détection précise de bulles d'air et d'états gaz‑liquide dans des tuyaux souples. La technologie d'impulsions ultrasonores associée à une configuration MCU permet d'ajuster la vitesse de réponse, le délai et la sensibilité pour des applications médicales, biopharmaceutiques, agroalimentaires, automatisation industrielle et gestion des fluides.

Applications

• Dispositifs médicaux : appareils d'hémodialyse, dispositifs d'assistance ventriculaire, systèmes de perfusion d'organes, machine cœur‑poumon, pompes sanguines.
• Biopharmacie : réacteurs à usage unique, fermenteurs, systèmes de culture cellulaire, lignes de production de vaccins, filtration tangentielle, chromatographie liquide.
• Agroalimentaire : lait, jus, lignes de brassage, équipements de dosage et remplissage.
• Automatisation industrielle : machines de remplissage, systèmes de pulvérisation/revêtement, circuits de refroidissement et lubrification, traitement des eaux.
• Surveillance de fluides en laboratoire et recherche.

Caractéristiques du produit

• Couplage sec : mesure non invasive sans agent de couplage ; le tuyau est pressé dans la rainure du capteur pour assurer le contact.
• Réponse réglable : paramètres MCU pour adapter vitesse de réponse, délai et sensibilité.
• Détection indépendante de la couleur : performance non affectée par la couleur du tuyau ou du fluide.
• Plusieurs tailles de tuyaux : modèles standards pour une plage de diamètres extérieurs ; prise en charge OEM et personnalisation.
• Modes de sortie multiples : intégration aisée aux systèmes d'automatisation.
• Boîtier compact intégré : électronique intégrée dans un boîtier ABS.

Modèles et tuyaux compatibles

• BG013N — Ø ext. compatible : 1/8 in (3.2 mm) ; Ø int. : 1/16 in (1.6 mm)
• BG016N — Ø ext. compatible : 5/32 in (4.0 mm) ; Ø int. : 1/16 in (1.6 mm)
• BG019N — Ø ext. compatible : 3/16 in (4.8 mm) ; Ø int. : 1/16 in (1.6 mm)
• BG025N — Ø ext. compatible : 1/4 in (6.4 mm) ; Ø int. : 1/8 in (3.2 mm)
• BG031N — Ø ext. compatible : 5/16 in (7.9 mm) ; Ø int. : 3/16 in (4.8 mm)
• BG038N — Ø ext. compatible : 3/8 in (9.5 mm) ; Ø int. : 1/4 in (6.4 mm)
• BG050N — Ø ext. compatible : 1/2 in (12.7 mm) ; Ø int. : 3/8 in (9.5 mm)
• BG056N — Ø ext. compatible : 9/16 in (14.3 mm) ; Ø int. : 3/8 in (9.5 mm)
• BG075N — Ø ext. compatible : 3/4 in (19.0 mm) ; Ø int. : 1/2 in (12.7 mm)

Spécifications techniques

• Fluides détectables : eau, sang, solutions salines, boissons, carburants, peintures et autres liquides acoustiquement transparents.
• Matériaux de tuyaux : PVC, silicone, PE, PUR, etc. ; surfaces intérieures/extérieures lisses, sans fibres ni tressage métallique. Épaisseur de paroi recommandée : 10–20 % du Ø ext. Le tuyau doit être pressé jusqu'au fond de la rainure pour un contact correct.
• Matériau du boîtier : ABS.
• Tension d'alimentation : 5–30 VDC.
• Consommation : < 50 mA.
• Température de fonctionnement : 0°C à 60°C ; température de stockage : -20°C à 70°C.
• Humidité relative : 30%–90% (sans condensation). Environnement atmosphérique : pas de gaz corrosifs.
• Auto‑test : fonction optionnelle ; lorsqu'un 0V externe est appliqué à la broche Self Test, le capteur signale la détection de gaz et la LED change d'état.
• Sortie : signal compatible TTL.

Résumé

• Méthode de détection : impulsion ultrasonore, couplage sec, non invasif.
• Sensibilité et temps de réponse configurables via MCU pour intégration précise en ligne.
• Secteurs : médical, biopharmacie, agroalimentaire, nouvelles énergies, automatisation industrielle.
• Large gamme de modèles couvrant Ø ext. 1/8 in à 3/4 in ; personnalisation disponible.
