Manomètre relatif YO-50
à cadranfiletéNPT 1/4

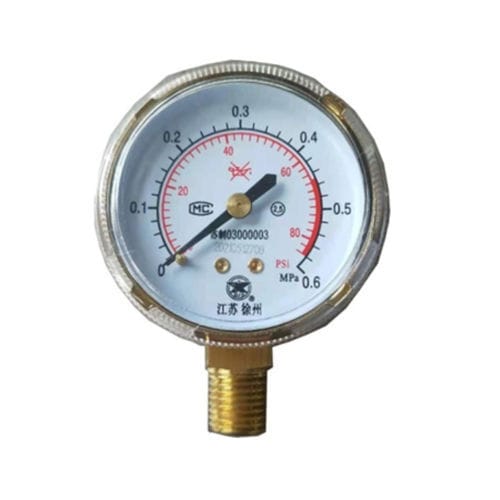

Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4 - image - 2
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4 - image - 3
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4 - image - 4
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4 - image - 5
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4 - image - 6
Manomètre relatif - YO-50 - Xuzhou Hongye Apparatus & Instrument Co.,LTD - à cadran / fileté / NPT 1/4 - image - 7
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de pression
relatif
Affichage
à cadran
Montage
fileté
Raccord process
NPT 1/4
Matériau
en acier inoxydable, en laiton, en acier
Technologie
à tube de Bourdon
Application
de process
Autres caractéristiques
compact
Pression

Max: 300 bar
(4 351,13 psi)

Min: 0 bar
(0 psi)

Précision

2,5 %

Diamètre du cadran

Max: 50 mm
(2 in)

Min: 25 mm
(1 in)

Température de process

Max: 60 °C
(140 °F)

Min: -20 °C
(-4 °F)

Description

Nom du produit
  • Tête de manomètre YO-50 (série disponible avec plusieurs plages de mesure)


Remarque
  • Tout contact avec des substances grasses ou huileuses est strictement interdit.


Description brève
  • Série de têtes de manomètre industrielles (YO-50) proposée en plusieurs constructions (boîtier en fer ou acier inoxydable ; certaines variantes avec revêtement caoutchouc ou boîtier ABS).
  • Adaptée à un large éventail d'échelles de pression (voir plages disponibles ci‑dessous).
  • Orientation de montage : radial.
  • Environnement d'utilisation : -20℃ à +60℃ ; humidité relative ne dépassant pas 85 %.


Plages de mesure disponibles / variantes (sélection)
  • 0 ~ 0.1 MPa
  • 0 ~ 0.16 MPa
  • 0 ~ 0.25 MPa
  • 0 ~ 0.6 MPa
  • 0 ~ 1 MPa
  • 0 ~ 1.2 MPa
  • 0 ~ 2.5 MPa
  • 0 ~ 4 MPa
  • 0 ~ 16 MPa
  • 0 ~ 25 MPa
  • 0 ~ 25 bar
  • 0 ~ 100 bar
  • 0 ~ 250 bar
  • 0 ~ 300 bar
  • 0 ~ 2000 PSI
  • 0 ~ 3000 PSI (autres échelles PSI/variantes listées)


Variantes / matériaux
  • Standard : boîtier en fer, mécanisme en laiton, raccord en laiton.
  • Version inox : boîtier 316, mécanisme 316L, raccord 316L (pour applications plus résistantes à la corrosion).
  • Alliages spéciaux pour milieux agressifs : ex. tube de Bourdon/raccord en Hastelloy sur certaines variantes (pour service chlore/chlorures indiqué).
  • Finition boîtier : titane-doré ou finitions métalliques, ou boîtier noir avec revêtement caoutchouc sur certaines variantes ; certaines versions compactes en ABS.


Diamètre du cadran / formats
  • Diamètre de cadran typique pour les variantes YO-50 : Ø 50 mm.
  • Versions plus petites (ex. YO-30) : Ø 36 mm.
  • Modèles très compacts (certaines versions YO-30 / YO-40) : Ø 25 mm ou Ø 40 mm.


Informations complémentaires
  • Taille de raccord souvent indiquée : NPT 1/4 (filetage gauche spécifié sur certaines variantes).
  • Classe de précision : Classe 2,5 (variantes standard).
  • Masse typique de nombreuses variantes YO-50 : env. 110 g net ; varie selon version (ex. ~106 g ou ~130 g pour certaines variantes PSI).
  • Montage : radial (la plupart des variantes YO-50).


Caractéristiques / spécifications
  • Marque : Xuzhou Hongye
  • Modèle / série : YO-50
  • Matériau (standard) : boîtier (fer), mécanisme (laiton), raccord (laiton)
  • Matériaux optionnels : boîtier/tube de Bourdon/raccord en 316 / 316L ou Hastelloy pour variantes résistantes à la corrosion
  • Diamètre du cadran : typ. Ø 50 mm (YO-50) ; autres séries/variantes : 36 mm, 40 mm, 25 mm
  • Plages de mesure (sélection) : 0~0.1 MPa; 0~0.16 MPa; 0~0.25 MPa; 0~0.6 MPa; 0~1 MPa; 0~1.2 MPa; 0~2.5 MPa; 0~4 MPa; 0~16 MPa; 0~25 MPa; 0~25 bar; 0~100 bar; 0~250 bar; 0~300 bar; 0~2000 PSI; etc.
  • Taille de raccord : NPT 1/4 courante (parfois gauche)
  • Classe de précision : Classe 2,5 (standard)
  • Température de fonctionnement : -20 ℃ à +60 ℃
  • Humidité relative : ≤ 85 %
  • Masse : typ. env. 110 g (varie selon version)
  • Montage : radial
