Logiciel de visualisation OSID-DE

de traitement d'imagesde supervisionde mesure

Présentation du produit
OSID-DE Diagnostic est une application de diagnostic dédiée aux détecteurs OSI-10 et OSI-90, offrant des données système et environnementales en direct et hors ligne pour faciliter la mise en service, la maintenance et l'analyse des défauts. L'outil fournit aux techniciens de service et aux installateurs des mesures visualisées, des journaux d'événements et des diagnostics d'imagerie pour accélérer le dépannage et la génération de rapports.

Principales fonctionnalités

• Diagnostics en direct et hors ligne du système de détecteurs et de l'environnement

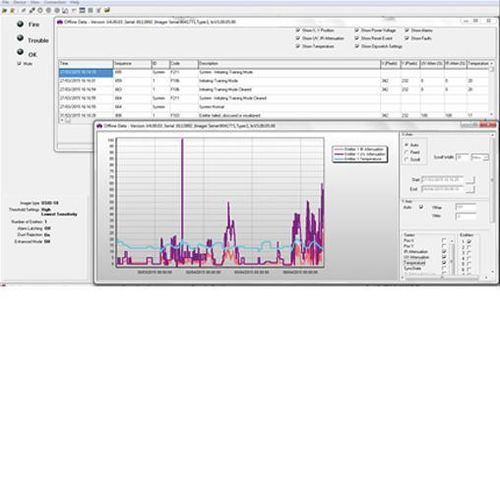

• Visualisation en temps réel des données système et des journaux d'événements pour l'investigation des pannes
• Visualisation en direct des valeurs normalisées UV et IR et des niveaux de gris UV/IR
• Affichage de la position X–Y des émetteurs sur l'imagerie CMOS
• Affiche les niveaux de référence, la température et les états de synchronisation
• Accès au journal d'événements embarqué (10 000 événements) avec horodatage
• Export des journaux vers Excel pour analyse, filtrage et reporting
• Graphiques en direct et consultation des données du site

Caractéristiques

• Interface intuitive pour les techniciens terrain
• Mises à jour logicielles simples et rapides
• Visualisation de la qualité d'alignement
• Navigation et examen des données site
• Affichage de graphiques en direct
• Exploration du journal mémoire embarqué
• Outils d'analyse et d'interprétation des défauts
• Identification du type d'alarme de fumée et génération de rapports

Versions téléchargeables de l'outil de diagnostic (listées sur la page produit)

• OSI-10/OSI-90 Diagnostic Tool (V5.04.09) — pour UL268 7th, EN et Chine
• OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05)
• OSI-10/OSI-90 EN54 et OSI-90 UL268 7th Diagnostic Tool (V5.03.00)
• OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05)

Exigences logicielles et mises à niveau

• Installer uniquement sur des PC bénéficiant du support Windows actif de Microsoft
• Les mises à jour logicielles améliorent les performances et ajoutent des fonctionnalités ; appliquer les mises à niveau uniquement si approuvées dans votre territoire
• Après chaque mise à niveau logicielle, tester le détecteur avec le filtre d'essai pour confirmer le bon fonctionnement

Ressources / Documents (listés sur la page produit)
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China Release Notes
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China with Instructions
OSID-DE UL7th Diagnostic Tool (V5.04.05) Release Notes
OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05) with Instructions
OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05) with Instructions
OSI-10/OSI-90 EN54 and OSI-90 UL268 7th Diagnostic Tool (V5.03.00) with Instructions
OSID-DE (EN) Product Guide
OSID-DE (UL) Product Guide

Caractéristiques techniques

• Plateforme : Windows (requiert des PC avec support Windows actif)
• Capacité du journal d'événements embarqué : 10 000 événements avec horodatage
• Exportation des données : fichiers journaux exportables au format Excel
• Mesures en temps réel : valeurs normalisées UV et IR ; niveaux de gris UV et IR
• Diagnostics de l'imagerie : positionnement X–Y des émetteurs sur l'imagerie CMOS, niveaux de référence, température, états de synchronisation
• Modes opérationnels : diagnostics en direct connecté à l'imagerie sur site ; évaluation hors ligne à partir de journaux enregistrés
• Mise à jour logicielle : mise à niveau sur site guidée par l'outil ; test du détecteur avec filtre d'essai recommandé après mise à niveau
