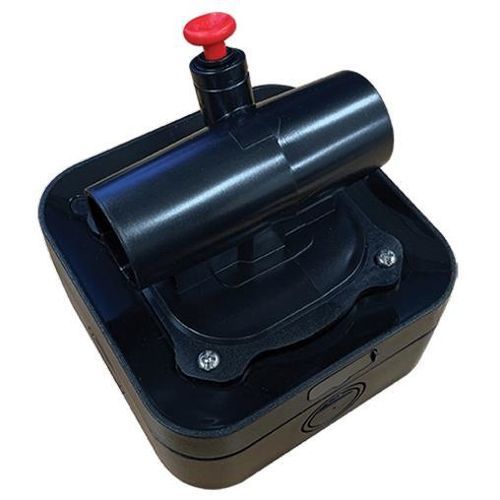

Équipement de surveillance des gaz pour détection XCL-LB

pour analyse de l'eaupour la surveillance de processà usage industriel

Présentation
Le VESDA Sensepoint XCL – grand diamètre est une solution de détection de gaz par aspiration reposant sur un réseau de canalisations ASD et un échantillonnage multipoint (multi-trous) pour couvrir de larges zones tout en offrant une grande souplesse d'implantation. Le système assure une surveillance fiable des gaz pour la sécurité des personnes et la protection des process, en complément des stratégies de protection incendie.

Points clés
La gamme XCL – grand diamètre propose plusieurs options de capteurs adaptées à des applications industrielles variées. Les détecteurs intègrent une interface Bluetooth pour association avec l'application Sensepoint sur appareil mobile, simplifiant la mise en service, la configuration, l'étalonnage et les tests de bump, et offrant un accès rapide aux diagnostics.

Caractéristiques

• Large éventail de gaz pris en charge :
  • Monoxyde de carbone (CO, ppm)
  • Gaz inflammables (% LIE)
  • Oxygène (O2, % v/v)
  • Dioxyde de carbone (CO2, % v/v, ppm)
  • Hydrogène (H2, ppm)
  • Sulfure d'hydrogène (H2S, ppm)
  • Dioxyde d'azote (NO2, ppm)
  • Ammoniac (NH3, ppm)
• Échantillonnage aspiré avec couverture multipoint/multi-trous pour une grande zone de détection et flexibilité de conception
• Prélèvement à distance évitant l'entrée dans la zone protégée
• Localisation centralisée réduisant les coûts et temps de maintenance
• Protection contre les conditions environnementales pour un fonctionnement fiable à long terme
• LED d'état d'alarme intégrées
• Prise gaz intégrée pour tests de bump et étalonnage
• Cartouches capteurs remplaçables sur site
• Application Sensepoint (Bluetooth) pour accélérer la mise en service et la maintenance
• Options de sorties : 2 relais configurables (Alarme, Défaut), Analogique 4–20 mA ou Modbus RTU

Détection des gaz et plages
Chaque détecteur VESDA Sensepoint XCL - grand diamètre peut être connecté au réseau de canalisations ASD ; plusieurs détecteurs peuvent partager une même canalisation. Le portefeuille couvre des variantes de capteurs adaptées à une large gamme d'applications et de plages de concentration.

Accessoires
Pour les installations Modbus (RM) nécessitant des sorties relais supplémentaires, les détecteurs peuvent être reliés au contrôleur VESDA Sensepoint 301C, qui fournit des relais additionnels et permet la configuration et la surveillance centralisée d'un réseau de détecteurs.

Applications

• Systèmes de stockage d'énergie (batteries)
• Stockage et distribution de carburant
• Tunnels de service
• Zones confinées ou souterraines
• Salles chaudières et chaufferies
• Sites de production, pétrochimie et chimie
• Parkings et quais de chargement
• Centrales électriques
• Stockage frigorifique
• Installations de gestion des déchets et décharges
• Installations agricoles
• Stations d'épuration et usines d'assainissement
• Établissements de santé, hôpitaux et laboratoires
• Industrie agroalimentaire
• Centres d'essais de véhicules

Homologations

• Sécurité électrique : conforme à EN/UL/IEC61010-1 ; certifié CSA-C22.2 No. 61010-1-12
• CE - CEM : EN 50270
• Radio : RED, FCC, BT SIG
• Autres : UL2075 (CO et CH4), AS 1668.2

Commandes & variantes
Numéros de modèle : XCL-LB-XX-RA / XCL-LB-XX-RM (XX = version gaz ; RA = Analogique, Relais ; RM = Modbus, Relais). Les unités sont fournies avec l'unité détecteur principale (cartouche capteur préinstallée), bouchon de débit et coudes. Variantes de sorties : analogique 4–20 mA ou Modbus RTU avec relais.

Documents disponibles (noms)
Fiche technique ; Spécifications techniques ; Manuel d'installation ; Guide de démarrage rapide ; Manuel d'utilisation de l'application ; Brochure produit ; Note sur le réglage des niveaux d'alarme ; Note sur l'ajustement du niveau d'alarme O2 ; Note sur l'équipement de gaz d'essai ; Calculateur de réglage d'alarme ; FAQ ; brochures d'application et études de cas.

Caractéristiques / spécifications techniques

• Série / Modèle : XCL-LB (Model Nos. XCL-LB-XX-RA / XCL-LB-XX-RM)
• Méthode d'échantillonnage : Aspiration (réseau ASD), échantillonnage multipoint/multi-trous
• Gaz pris en charge : CO, gaz inflammables (% LIE), O2, CO2, H2, H2S, NO2, NH3
• Format capteur : Cartouches capteurs remplaçables sur site
• Sorties : 2 relais configurables (Alarme, Défaut) ; Analogique 4–20 mA ; Modbus RTU
• Interface : Bluetooth pour l'application Sensepoint (mise en service, configuration, étalonnage, tests de bump)
• Indicateurs & maintenance : LED d'alarme intégrées ; prise gaz intégrée pour tests de bump et étalonnage
• Inclus avec le détecteur : Unité détecteur principale (avec cartouche capteur), bouchon de débit, coudes
• Homologations & normes : EN/UL/IEC61010-1, CSA-C22.2 No. 61010-1-12, EN 50270, RED, FCC, BT SIG, UL2075 (CO et CH4), AS 1668.2
• Accessoires : Compatible avec le contrôleur VESDA Sensepoint 301C pour relais additionnels et configuration/monitoring centralisé
