Système de thermographie à caméra infrarouge

Présentation du produit

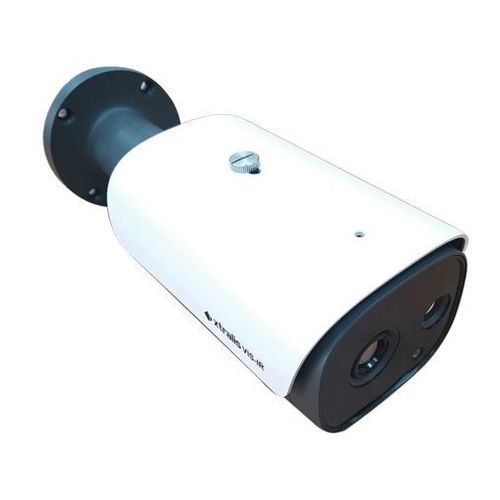

Le détecteur thermographique Xtralis VIS-IR Failsafe (FTD) est un dispositif Edge bi-spectral (infrarouge et visuel) conçu pour la détection précoce de chaleur et d'incendie en environnements industriels difficiles où les détecteurs de fumée classiques sont inefficaces. Le FTD surveille en permanence les conditions de défaut et les signale via un relais failsafe embarqué. Il s'intègre aux tableaux de contrôle incendie (FACP) standards et permet le basculement automatique entre les modes IR et visuel pour une détection optimisée.

Numéros de modèles
FTD-2216-S, FTD-4231-S, FTD-8865-S

Caractéristiques

• Imagerie bi-spectrale : flux IR et visuel
• Sorties relais embarquées : pré-alarme, alarme et défaut failsafe
• Résolution capteur : 384 x 288 pixels
• Zone de détection sélectionnable : 1x1, 3x3 ou 5x5
• Plage de température détectable : -5°C à 450°C
• Pré-alarmes et alarmes : température fixe et variation de température (Rate-of-Rise)
• Trois options d'objectifs / champ de vision
• Une entrée (Reset)
• Voyant avant tricolore pour signalisation ; sortie LED distante
• Connexions enfichables et bornes pour une installation simple
• Indice de protection : IP66
• Alimentation : 24 VDC
• Algorithme de discrimination des véhicules pour réduire les fausses alarmes
• Fusion des flux IR et visuel pour une meilleure précision
• Détection de défaut de capot de caméra et diagnostics

Applications

• Sites de gestion des déchets et de recyclage
• Usines de transformation alimentaire et boissons
• Sites industriels de production et d'entreposage
• Tunnels de transport et infrastructures

Certifications

• CNPP

Service & Support
Le logiciel VIS-IR Software Management (ViSM) Setup V0.10.0.0 est disponible. Des logiciels, manuels d'installation, spécifications d'ingénierie et notes d'application sont fournis pour l'intégration, la configuration et la maintenance.

Ressources (titres des documents)

• Fiche produit Détecteur thermographique Xtralis VIS-IR
• Fiche technique Détecteur thermographique Xtralis VIS-IR
• Guide produit Détecteur thermographique Xtralis VIS-IR
• Notice d'installation Détecteur thermographique Xtralis VIS-IR
• Spécifications d'ingénierie Détecteur thermographique Xtralis VIS-IR
• Note d'application Black Body pour Détecteur thermographique Xtralis VIS-IR
• Note d'application Algorithme de discrimination des véhicules Xtralis VIS-IR
• Brochure produit Détecteur thermographique Xtralis VIS-IR
• Calculateur théorique du rapport de taille de spot Xtralis VIS-IR
• Guide utilisateur du calculateur de taille de spot théorique Xtralis VIS-IR
• ViSM Setup (package logiciel)
• Déclaration de conformité Détecteur thermographique Xtralis VIS-IR
• Certificat CNPP pour Détecteur thermographique Xtralis VIS-IR

Spécifications techniques

• Imagerie : bi-spectrale (infrarouge et visuel)
• Résolution capteur : 384 x 288 pixels
• Options de zone de détection : 1x1, 3x3, 5x5
• Plage de température : -5°C à 450°C
• Logique d'alarme : température fixe et Rate-of-Rise
• Sorties : relais pré-alarme, alarme et défaut failsafe
• Objectifs : 3 choix d'objectifs / FOV
• Entrée : 1 (Reset)
• Indicateurs : voyant avant tricolore ; sortie LED distante
• Connectivité : connexions enfichables et bornes pour installation simplifiée
• Alimentation : 24 VDC
• Indice de protection : IP66
• Algorithmes : discrimination des véhicules ; fusion des flux IR et visuel
• Diagnostics : détection de défaut du capot de la caméra
