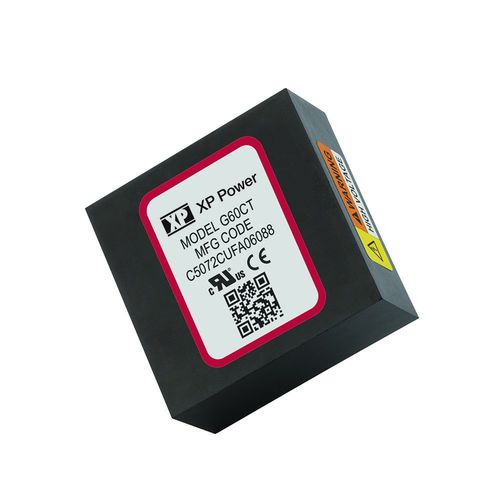

Convertisseur DC/DC de circuit imprimé G series

haute tensionindustrielisolé

La série G est une gamme de convertisseurs haute tension miniatures qui fournissent une sortie jusqu'à 6kV, positive ou négative, dans un boîtier compact monté sur circuit imprimé. La sortie isolée est directement proportionnelle à l'entrée, et est linéaire à partir d'environ 0,7 volt. D'excellentes techniques de filtrage et un oscillateur quasi-sinusoïdal à faible bruit assurent une conversion propre et fiable du courant continu au courant continu à haute tension, avec une faible ondulation et un faible niveau d'interférences électromagnétiques (EMI/RFI). La sortie isolée permet à l'utilisateur de sélectionner la polarité de sortie. Lorsque la broche de prise centrale optionnelle est mise à la terre, l'unité fournit des sorties positives et négatives à partir d'un module compact et économique. Le schéma de broches utilisé sur ce modèle est devenu un standard industriel pour les modules haute tension. Les unités de la série G sont des convertisseurs au niveau des composants, faciles à intégrer, peu coûteux et offrant des décennies de fiabilité éprouvée sur le terrain. CARACTÉRISTIQUES Polarité positive ou négative réversible Versions à double sortie Tension de sortie isolée proportionnelle à la tension d'entrée Faible tension d'allumage : 2.29Mhrs garantie de 3 ans
