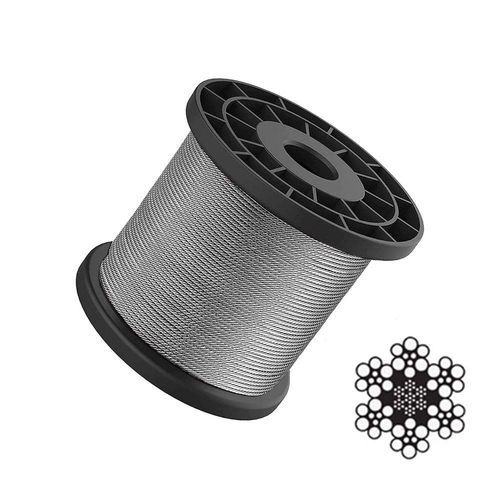

Câble métallique pour grues IWR

pour mineen aciersouple

Aperçu du produit
Le câble 6×9W+IWR présente une construction à 6 torons de type Warrington (W) à contact linéaire, avec 9 fils par toron et une âme constituée d'un câble d'acier (IWR). Conçu pour des usages de levage exigeants nécessitant une haute résistance à la rupture et une bonne résistance à l'usure.

Caractéristiques de performance

• Résistance : L'âme en câble d'acier (IWR) augmente la résistance globale et la capacité anti-extrusion tout en conservant les avantages de la construction Warrington à contact linéaire.
• Flexibilité : La flexibilité est modérément réduite par rapport aux constructions sans âme IWR, mais le câble reste adapté aux applications industrielles de levage et charges lourdes.
• Résistance à l'usure : Le profil à contact linéaire combiné à l'âme IWR offre une meilleure résistance à l'usure superficielle dans les environnements fortement abrasifs.

Caractéristiques d'application
Utilisé couramment comme câble principal de levage pour grues lourdes, treuils de puits miniers, câbles de levage d'ascenseurs à grande vitesse et autres systèmes de levage critiques où la résistance, la tenue à la fatigue et la résistance à l'usure sont essentielles.

Message commercial
Lorsque l'application ne permet aucun compromis sur la résistance à la traction, la tenue à l'usure ou la durée de vie en fatigue, la construction 6×9W+IWR constitue une solution équilibrée ; des configurations sur mesure et des conditions commerciales compétitives peuvent être proposées selon le projet.

Paramètres (tableau extrait de la fiche produit)
DIAMÈTRE NOMINAL | MASSE APPROX. (kg/100m) | RÉSISTANCE À LA TRACTION NOMINALE DU CÂBLE (MPa) : 1570 1670 1770 1870 1960
CHARGE DE RUPTURE MINIMALE
Séquence des colonnes (conforme au tableau source) : D | KG/100M (col1) | KG/100M (col2) | KG/100M (col3) | puis une séquence de valeurs (kN) correspondant aux charges de rupture minimales pour les colonnes de résistance à la traction indiquées en en-tête, présentées dans l'ordre du tableau d'origine.
2 | 1.4 | 1.38 | 1.55 | 2.08 | 2.25 | 2.22 | 2.4 | 2.35 | 2.54 | 2.48 | 2.69 | 2.6 | 2.81
3 | 3.16 | 3.1 | 3.48 | 4.69 | 5.07 | 4.99 | 5.4 | 5.29 | 5.72 | 5.59 | 6.04 | 5.86 | 6.33
4 | 5.62 | 5.5 | 6.19 | 8.34 | 9.02 | 8.87 | 9.59 | 9.4 | 10.2 | 9.93 | 10.7 | 10.4 | 11.3
5 | 8.78 | 8.6 | 9.68 | 13 | 14.1 | 13.9 | 15 | 14.7 | 15.9 | 15.5 | 16.8 | 16.3 | 17.6
6 | 12.6 | 12.4 | 13.9 | 18.8 | 20.3 | 20 | 21.6 | 21.2 | 22.9 | 22.4 | 24.2 | 23.4 | 25.3
7 | 17.2 | 16.9 | 19 | 25.5 | 27.6 | 27.2 | 29.4 | 28.8 | 31.1 | 30.4 | 32.9 | 31.9 | 34.5
8 | 22.5 | 22 | 24.8 | 33.4 | 36.1 | 35.5 | 38.4 | 37.6 | 40.7 | 39.7 | 43 | 41.7 | 45
9 | 28.4 | 27.9 | 31.3 | 42.2 | 45.7 | 44.9 | 48.6 | 47.6 | 51.5 | 50.3 | 54.4 | 52.7 | 57
10 | 35.1 | 34.4 | 38.7 | 52.1 | 56.4 | 55.4 | 60 | 58.8 | 63.5 | 62.1 | 67.1 | 65.1 | 70.4
11 | 42.5 | 41.6 | 46.8 | 63.1 | 68.2 | 67.1 | 72.5 | 71.1 | 76.9 | 75.1 | 81.2 | 78.7 | 85.1
12 | 50.5 | 49.5 | 55.7 | 75.1 | 81.2 | 79.8 | 86.3 | 84.6 | 91.5 | 89.4 | 96.7 | 93.7 | 101
13 | 59.3 | 58.1 | 65.4 | 88.1 | 95.3 | 93.7 | 101 | 99.3 | 107 | 105 | 113 | 110 | 119
14 | 68.8 | 67.4 | 75.9 | 102 | 110 | 109 | 118 | 115 | 125 | 122 | 132 | 128 | 138
16 | 89.9 | 88.1 | 99.1 | 133 | 144 | 142 | 153 | 150 | 163 | 159 | 172 | 167 | 180
17 | 101 | 99.4 | 112 | 151 | 163 | 160 | 173 | 170 | 184 | 179 | 194 | 188 | 203
18 | 114 | 112 | 125 | 169 | 183 | 180 | 194 | 190 | 206 | 201 | 218 | 21 |

Caractéristiques techniques

• Structure : 6×9W (Warrington à contact linéaire) avec âme en câble d'acier (IWR).
• Type d'âme : âme en câble d'acier (IWR).
• Fils par toron : 9 fils par toron ; 6 torons au total.
• Performances : résistance à la traction augmentée, capacité anti-extrusion améliorée, meilleure résistance à l'usure ; flexibilité légèrement réduite par rapport aux constructions sans IWR.
• Applications typiques : câbles principaux de levage pour grues lourdes, treuils de puits miniers, câbles d'ascenseur à grande vitesse.
• Classes de résistance disponibles : 1570 MPa, 1670 MPa, 1770 MPa, 1870 MPa, 1960 MPa.
• Diamètres nominaux : valeurs fournies de 2 mm à 18 mm avec données de charge de rupture associées.
• Masse et charge de rupture minimale : valeurs détaillées de masse (kg/100m) et de charge de rupture minimale (kN) figurent dans le tableau de paramètres ci‑dessus.
