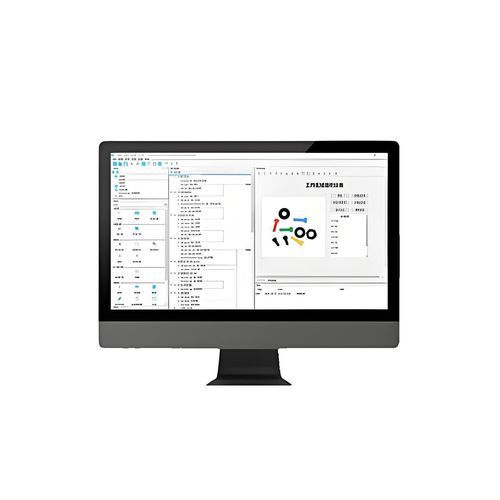

Logiciel de calcul VISION STUDIO

de visualisationde programmationde traitement d'images

Aperçu
XINJE VISION STUDIO est une plateforme de développement d'applications de vision industrielle conçue pour l'intégration en environnement automatisé. Elle associe une programmation visuelle par glisser‑déposer à des extensions scriptables pour réduire l'effort de développement et accélérer le déploiement sur les lignes de production.

Points clés

• Programmation visuelle par glisser‑déposer pour créer la logique applicative sans connaissances approfondies en code.
• Algorithme de calibration sous‑pixel pour une calibration main‑œil rapide et précise entre systèmes de vision et manipulateurs robotisés.
• Programmation mixte : interface PLC intégrée et HMI visuelle permettant le contrôle simultané des équipements et des tâches de vision sur un seul écran.
• Support JavaScript pour implémenter des logiques personnalisées et étendre les fonctionnalités au‑delà des blocs visuels.
• Jeu d'outils complet : acquisition d'images, prétraitement, localisation, positionnement, calibration et analyse régionale.
• Fonctions de formules pour une configuration rapide des paramètres et la prise en charge de tests multi‑produits avec un seul programme.
• Affichage d'alarmes et de journaux en temps réel pour les exceptions d'exécution et d'ingénierie avec retour d'état clair.

Détails fonctionnels et outils

• Programmation visuelle : assemblage de la logique par éléments glisser‑déposer pour réduire le temps d'intégration des opérateurs et ingénieurs.
• Calibration : algorithmes basés sur le sous‑pixel pour convertir les coordonnées main‑œil et simplifier l'intégration robotique.
• Interface PLC & visuelle mixte : écran unifié pour gérer à la fois les commandes machines et les flux de vision.
• Support JavaScript : permet des scripts avancés pour des traitements complexes, la logique décisionnelle et des intégrations sur‑mesure.
• Outils de localisation : détection de points, lignes, cercles, formes géométriques et irrégulières avec précision configurable.
• Prétraitement d'images : séparation de canaux, filtrage gaussien, seuillage et conversion d'espace colorimétrique pour préparer les images.
• Analyse régionale : analyse de composantes connexes, création de régions, opérations morphologiques et relations topologiques entre régions.
• Variables : variables globales et locales avec plusieurs types de données pour améliorer la lisibilité et la maintenance.
• Fonctions de formule : réglage et calcul rapide des paramètres pour réduire le temps de mise au point et gérer des variantes produit.
• Gestion des erreurs : affichage d'événements en temps réel, états d'alarme et retour via journaux pour les exceptions et événements d'exécution.

Capacités associées

• Conception intégrée facilitant la configuration et la gestion du système de vision au sein des lignes automatisées.
• Acquisition et traitement d'images efficaces pour soutenir un meilleur débit et des inspections cohérentes.

Caractéristiques techniques

• Programmation : programmation visuelle par glisser‑déposer + prise en charge du scripting JavaScript.
• Algorithme de calibration : basé sur le sous‑pixel, haute intégration pour calibration main‑œil rapide.
• Interfaces : intégration d'interface PLC avec HMI visuelle pour contrôle combiné.
• Outils de traitement d'images : acquisition caméra, séparation de canaux, filtrage gaussien, seuillage, conversion d'espace colorimétrique.
• Outils d'analyse : localisation (points/lignes/cercles/formes), analyse régionale, traitement morphologique, relations topologiques.
• Variables & formules : prise en charge des variables globales/locales et des fonctions de formule pour le paramétrage et le débogage.
• Gestion des erreurs : alarmes en temps réel et retour via journaux pour exceptions et événements d'exécution.
