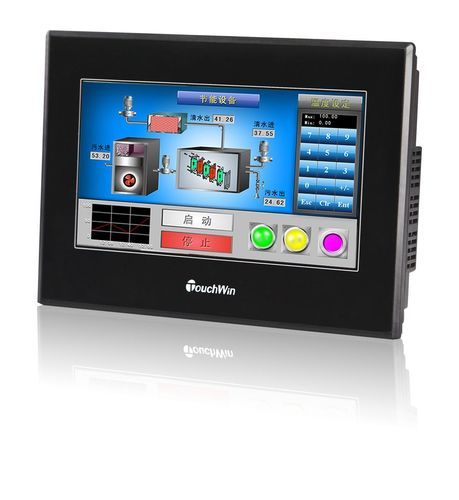

IHM all-in-one ZG series

à écran tactile résistifencastrableIP65

Présentation
La série ZG rassemble les fonctions PLC de la série XD et HMI de la série TG dans un même appareil. Elle offre des ports RS232, RS485, USB-B et USB-A pour le téléchargement, la communication et la sauvegarde de données. Disponible avec écrans tactiles 4,3 ou 7 pouces, prise en charge de 16,77 millions de couleurs et capacité mémoire d'écran de 128 Mo. Certaines fonctions avancées de mouvement et d'E/S à haute vitesse dépendent du modèle (ZG1 dispose d'un jeu de fonctions réduit).

Caractéristiques principales

• Intégration des fonctions PLC série XD et HMI série TG
• Interfaces : RS232, RS485, USB-B, USB-A pour téléchargement, communication et sauvegarde
• Écrans : options 4,3 pouces ou 7 pouces tactiles
• Profondeur de couleur : 16,77 millions de couleurs (24 bits)
• Mémoire d'écran : 128 Mo
• Fonction tactile prise en charge

Spécifications techniques

• Points E/S : 20–30 points
• Vitesse de traitement des instructions : 0,05 μs
• Types d'interface : RS232, RS485, USB-B, USB-A
• Entrée de comptage haute vitesse : 3–4 canaux (non pris en charge sur ZG1)
• Sortie d'impulsions haute vitesse : 2–4 axes, 100 kHz (non pris en charge sur ZG1)
• Contrôle de mouvement : interpolation linéaire et circulaire (prise en charge ZGM)
• Capacité d'écran : 128 Mo
• Affichage : 4,3 / 7 pouces tactile ; 16,77 millions de couleurs

Domaines d'application
Adapté au contrôle machine, équipements automatisés, lignes d'emballage et de production où un PLC+HMI intégré réduit l'encombrement et simplifie le câblage. Choisir les modèles ZG supérieurs pour les besoins en mouvement et E/S haute vitesse.
