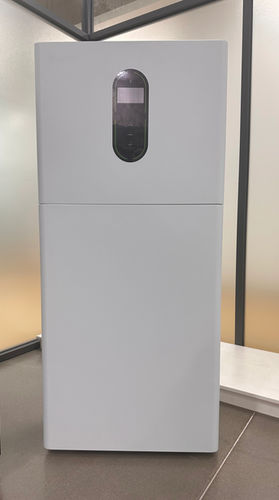

Système de stockage d'énergie lithium ESS 12KW+30KWH

plomb-acidepour applications solairespour système photovoltaïque

Le ESS 12KW+30KWH est un système tout-en-un associant onduleur à onde sinusoïdale pure et stockage d'énergie par batterie, intégrant onduleur, BMS et plusieurs modes de charge pour usages résidentiels et commerciaux. Il prend en charge le fonctionnement connecté au réseau, l'entrée générateur et fournit une surveillance intelligente ainsi que des interfaces de communication flexibles.

Caractéristiques

• Onduleur et BMS fortement intégrés, prise en charge du réseau et de l'entrée générateur
• Double sortie AC pour alimenter plusieurs circuits (configurations 120 / 240 VAC)
• Chargeurs solaires MPPT doubles intégrés, puissance PV max 12 kW ; plage de tension MPPT 90–485 VDC
• Surveillance intelligente WiFi et grand écran LCD pour une utilisation intuitive
• Bornier frontal en configuration tour pour une installation et une maintenance simplifiées
• Interfaces de communication complètes : RS485, RS232, USB et Dry Contact pour intégration système

Conditions d'utilisation

• Niveau de protection : IP21 (installation intérieure, protégé contre les chutes d'eau verticales)
• Température de fonctionnement : -10°C à +50°C
• Humidité de fonctionnement : 5 % à 95 % HR (sans condensation)
• Altitude maxi d'utilisation : 4000 m (dérating requis au-delà de 1000 m)

Paramètres techniques

• Puissance AC nominale : 12 kW
• Puissance de pointe : 18 kVA
• Capacité énergétique nominale batterie : 30,72 kWh (0,5C, 25°C)
• Énergie utilisable (90 % DoD) : 30 kWh
• Tension de sortie AC : 120 / 240 VAC (Double sortie : 120 (L1/N, L2/N) / 240 (L1/L2))
• Entrée AC — Tension nominale : 120 (L1/N, L2/N) / 240 (L1/L2) ; Plage de tension : (85 ~ 140) ±2 % ; Fréquence : 50Hz / 60Hz (détection automatique)
• Facteur de puissance : 1
• Précision de fréquence (sortie) : 50 / 60 Hz ±0,1 %
• Temps de commutation : 10 ms
• Forme d'onde : Onde sinusoïdale pure
• Protection contre les surcharges : (105%125% : arrêt après 5 s
• Chargeur (PV / AC) — Type de chargeur solaire : doubles MPPT
• Entrée PV max : 12 kW (22 A + 22 A) — Courant/puissance PV max : 22 A + 22 A / 6 kW + 6 kW
• MPPT / Plage de tension de fonctionnement : 90 VDC ~ 485 VDC ; Voc PV max : 500 VDC
• Courant de charge PV max : 220 A ; Courant de charge AC max : 160 A ; Courant de charge max (PV + AC) : 0–220 A
• Batterie — Tension nominale : 51,2 VDC ; Plage de tension de fonctionnement : 44,8 VDC ~ 58,4 VDC
• Courant max de charge/décharge : 200 A / 200 A
• Efficacité max (mode batterie) : >95%
• Affichage : LCD
• Communication : RS485 / RS232 / USB / Dry Contact
• Surveillance : WiFi
• Température de stockage : -15°C à +60°C
• Humidité relative : 5 % à 95 % (sans condensation)

Modèle / spécifications techniques

• Modèle : ESS 12KW+30KWH
• Puissance AC nominale : 12 kW
• Puissance de pointe : 18 kVA
• Énergie batterie nominale : 30,72 kWh (utilisable ~30 kWh à 90 % DoD)
• Tension nominale batterie : 51,2 VDC
• Entrée PV max : 12 kW (22 A + 22 A) — plage MPPT 90–485 VDC, Voc max 500 VDC
• Chargeur : chargeurs solaires doubles MPPT + chargeur AC (courant de charge AC max 160 A)
• Courant max de charge/décharge : 200 A / 200 A
• Forme d'onde : Onde sinusoïdale pure ; Efficacité max (mode batterie) >95%
• Indice de protection : IP21 (intérieur)
• Surveillance & interfaces : WiFi, écran LCD, RS485 / RS232 / USB / Dry Contact
• Conditions de fonctionnement : -10°C à +50°C, 5 %–95 % HR, jusqu'à 4000 m (dérating au-delà de 1000 m)
