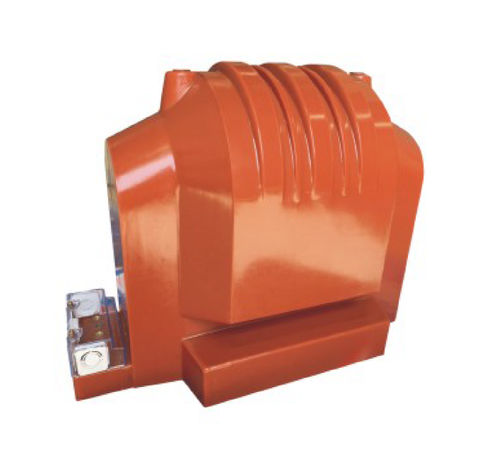

Transformateur de mesure JDZ9-10G

enrobé résinepour service intérieurpour applications industrielles

JDZ9-10G transformateur de tension intérieur transformateur de potentiel Le transformateur de tension intérieur JDZ9-10G adopte une isolation en résine époxy entièrement fermée et possède une structure monophasée à double bobine entièrement fermée. Le noyau de fer est enroulé en anneau par des tôles d'acier au silicium de haute qualité laminées à froid, et les enroulements primaire et secondaire sont tous deux enroulés sur le noyau de fer. La sortie secondaire est dotée d'un couvercle de protection du câblage et d'une rainure de sortie sur le couvercle. Il convient à divers appareillages de commutation à haute tension. Il est principalement utilisé dans les systèmes électriques dont la tension nominale est inférieure ou égale à 10kV. Il peut être utilisé pour mesurer la tension et la puissance, et peut également servir de source d'alimentation pour la protection des relais. Il transforme la haute tension du système primaire en basse tension du système secondaire, standardise et miniaturise les instruments de mesure et les relais, et assure la sécurité de l'équipement secondaire et du personnel. Niveau d'isolation nominal : 7.2/32/60kV, 12/42/75kV Fréquence nominale : 50Hz/60Hz Phase : Monophasé Installation : Intérieur Rapport de tension : 10000√3/100√3/100/3V ou personnalisé. Charge : 5~30VA
