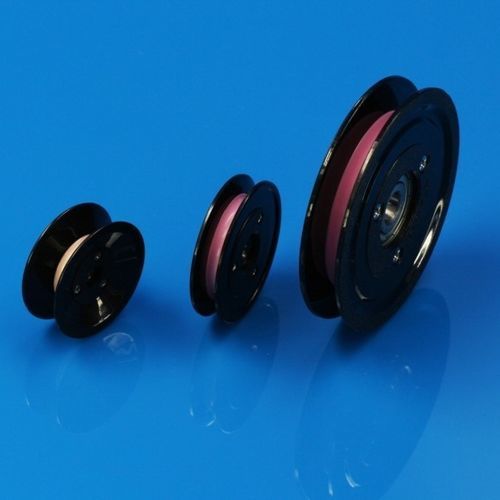

Poulie pivotante IN10 series

libreen matière plastiqueautres matériaux

Description du produit
Innovacera fabrique une gamme de poulies guide-fil en céramique destinées aux enrouleuses, machines de tréfilage, équipements câbles, machines textiles et lignes d'extrusion. Des modèles standards sont disponibles en stock et des tailles sur mesure peuvent être réalisées sur demande. Les ensembles associent des flasques plastiques à des inserts céramiques en alumine 99% (polie) ou en oxyde d'aluminium rose 95% pour offrir une surface guide à faible friction et résistante à l'usure.

Avantages

• Excellente isolation électrique et tenue en température
• Grande résistance à l'usure et surface polie pour protéger les revêtements de fil
• Comportement durable en environnements de process exigeants
• Longue durée de vie réduisant les opérations de maintenance
• Haute raideur assurant une rotation stable et un guidage précis

Spécifications produit
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

Caractéristiques techniques

• Construction : flasques plastiques assemblés avec inserts céramiques
• Matériaux céramiques : alumine 99% polie ou oxyde d'aluminium rose 95%
• Applications principales : enrouleuses, tréfileuses, machines câbles, machines textiles, lignes de tubing et extrusion
• Principe de fonctionnement : la poulie tourne lorsque le fil passe sur la bague, transformant la friction glissante en contact statique pour protéger le conducteur
• Propriétés clés : isolation électrique, tenue en température, résistance à l'usure, finition lisse, résistance environnementale, haute raideur et longue durée de vie
• Modèles et dimensions disponibles : voir Spécifications produit ci‑dessus (série IN10xx-Bxx)
