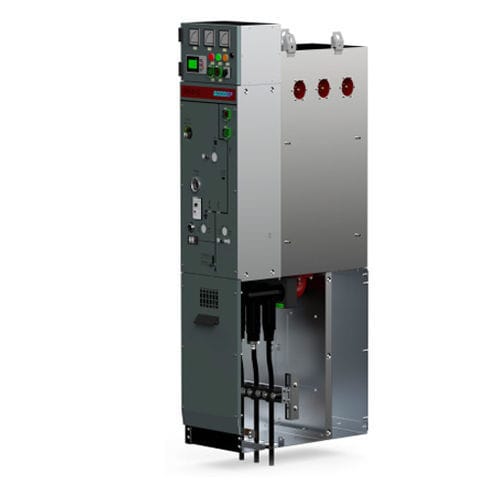

Unité principale à anneau isolée à l'air sec GDSGR-12

secondaireprimaireAC

I - .Ampèremètre 2. - Dispositif de protection intégré à l'ordinateur Mlcro 3. - Indicateur de l'état énergétique de l'interrupteur principal L'observation de l'indicateur permet de connaître le statut énergétique du mécanisme de fonctionnement de l'interrupteur principal. 4. - Orifice de fonctionnement de l'interrupteur d'énergie Stocke l'énergie pour le mécanisme de fonctionnement de l'interrupteur principal en utilisant la poignée de fonctionnement pour faire tourner l'arbre du mécanisme de stockage d'énergie 5. - Dispositif de cadenassage pour le fonctionnement du stockeur d'énergie Holo La plaque de cadenas qui se trouve à Inkago avec le dispositif de cadenas protège le trou, de sorte que la poignée de manœuvre ne puisse être insérée dans le trou que lorsque le dispositif de cadenas est actionné. Le dispositif doit être cadenassé afin d'empêcher le personnel non autorisé d'effectuer des opérations erronées. Affiche la valeur de la pression d'air interne par rapport à l'extérieur de la boîte à air. 7 Indicateur de compteur Indique la fréquence cumulative d'ouverture/fermeture du mécanisme de fonctionnement de l'interrupteur principal. 8.fenêtre d'observation Cette fenêtre permet d'observer la position de fermeture/ouverture de l'interrupteur de mise à la terre et du sectionneur. 9. - Verrouillage électromagnétique de la mise à la terre L'interrupteur de mise à la terre ne peut être actionné que si l'interrupteur n'est pas chargé. 10. - Fonctionnement de l'interrupteur de mise à la terre La commande d'ouverture/fermeture de l'interrupteur de mise à la terre s'effectue en utilisant la manette de commande pour faire tourner l'arbre de commande de l'interrupteur de mise à la terre. II - Bouton d'éclairage isolé La lampe de la fenêtre d'observation est commandée par ce bouton d'éclairage. 12 - Indicateur de charge capacitive L'indicateur de charge indique si la douille est chargée, et trois prises situées sous l'indicateur peuvent être utilisées lors de la phase de vérification secondaire. L'indicateur de charge active le bouton de commutation, ce qui permet de prolonger efficacement la durée de vie de l'appareil. 13. - Porte de la chambre Cablo 14. - Interrupteur de conversion Remoto/Local 15. - SF6 libre
