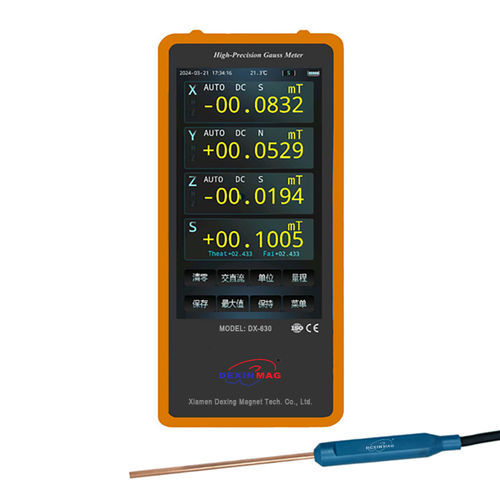

Gaussmètre numérique DX-630

portatifportableUSB

Introduction
Dexinmag a développé un capteur à effet Hall ultra-compact avec une large plage de température de fonctionnement, une haute linéarité (max 0,01 %) et une grande sensibilité (surface active 0,028 mm). Le système intègre une technologie brevetée de correction d'angle orthogonal pour sonde 3D (déviation d'orthogonalité ≤ 0,1°). L'appareil intègre des circuits analogiques et numériques conçus professionnellement (ARM Cortex 32-bit MCU) et un échantillonnage breveté à ultra-faible perte (ULLASS) pour l'acquisition de signaux faibles. L'instrument dispose d'un grand écran haute définition à large angle de vue et d'une interface tactile capacitive. Le produit est conforme aux certifications ISO9001, CE et IQNET.

Fonctionnalités

• Écran tactile capacitif avec rétroéclairage réglable
• Mesure de champ magnétique AC/DC
• Algorithme de correction d'orthogonalité pour sonde 3D
• Résolution d'affichage 5 3/4 chiffres
• Commutation automatique intelligente des plages et sélection manuelle
• Analyse FFT et affichage de courbe en domaine temporel
• Bluetooth BLE (10 Hz) pour transmission sans fil
• Reconnaissance intelligente de la sonde (détection automatique du type)
• Modes haute vitesse / basse vitesse
• Affichage des valeurs mesurées et des courbes incluant valeurs vectorielles/3D et affichage en coordonnées sphériques
• Sortie analogique via BNC (±3 V)
• Affichage des extrêmes / maximum et maintien de pic
• Conception à ultra-faible bruit
• Détection par seuil avec seuils d'alarme 3D et modes d'alarme multiples (Aucun / Dans la plage / Hors plage)
• Stockage des données (unique ou continu), rappel et export
• Communication USB-C (TYPE-C) ; jeu d'instructions général (compatible LabVIEW)

Paramètres techniques (tableau résumé, lignes séparées)
Plage totale : ±500 kGs (50 T)
Dimensions de test : 1D, 2D, 3D (X, Y, Z)
Méthode de mesure : Auto (commutation automatique des plages) / Manuel
Plages (mT) : 30; 300; 3000; 30000; 50000
Résolution (DC) : 0,0001 mT; 0,001 mT; 0,01 mT; 0,1 mT; 0,1 mT (par plage)
Résolution (AC) : 0,1 Gs / 10 μT
Précision (DC / 3D & plages) : 3D - ±0,1 % ±0,005 % de la lecture (0,01–0,05 T); 3D - ±0,05 % ±0,005 % (0,05–2,5 T); 3D - ±0,5 % ±0,005 % (2,5–5 T); 3D - ±1 % ±0,005 % (5–50 T); AC - ±1 % ±0,5 % de la lecture (0–50k)
Bande passante AC : 50 kHz
Erreur d'orthogonalité correction 3D : ≤ 0,1°
Coefficient thermique de la sonde : -(0,02 % ±1 count)/°C
Coefficient de compensation température sonde : -(0,007 % ±1 count)/°C
Conversion d'unités : 1 T = 1000 mT; 1 mT = 1000 μT; 1 Gs = 1 Oe; 1 mT = 10 Gs; 1 Gs = 79,8 A/m
Dimensions (hôte) : 187 × 82 × 28 mm
Poids : 362,8 g
Couleur : Obsidian Black

Spécification générale (sélection)
Interface analogique : BNC ±3 V
Interface de communication : TYPE-C (USB-C), Bluetooth BLE (10 Hz)
Alimentation : Deux batteries 18650 en parallèle
Consommation : 4,2 W
Fonctionnement continu : ≈ 5 heures
Options de sonde adaptatrice : sondes 3D, 2D, 1D (variantes ambiante / haute / basse température) ; longueur de sonde et sondes en réseau personnalisables ; sonde interne de température optionnelle

Interface et fonctions
L'interface de mesure affiche la valeur de champ magnétique 3D, le champ vectoriel, les angles de déviation/inclinaison, la plage, le mode AC/DC, la direction du champ, les unités, l'heure, l'ID de sonde et le niveau de batterie. Les commandes tactiles comprennent mise à zéro, commutation AC/DC, changement d'unité, commutation de plage, sauvegarde des données, affichage max/min, maintien d'écran et menu. Paramètres du menu : réglage des seuils, informations de version, visualisation des courbes, paramètres de communication, paramètres de l'appareil, étalonnage et sauvegarde/visualisation. Fonctions de courbe : tracé temporel, détection de pics et affichage du spectre FFT. Paramètres appareil : heure, mode/brightness rétroéclairage, buzzer on/off, langue et méthodes de filtrage sélectionnables (moyenne, glissant, aucun). Le logiciel hôte prend en charge enregistrement/tracé, étalonnage automatique de la sonde/mémoire automatique de l'hôte, zéro/plage automatiques, alarme de seuil et unités d'affichage sélectionnables (ex. milligauss, nanotesla).

Sondes adaptées et options
Famille de sondes Hall 3D conventionnelles (exemples et paramètres types fournis sur la fiche produit). Séries de sondes : 3ADX801F / 3ADX802F / 3ADX803F / 3ADX804F / 3ADX805F et variantes carrées 3ADX806F / 3ADX807F avec diamètres de surface active, plage de fréquence (DC–1 kHz), plage complète jusqu'à 300 kG, classes de précision, boîtier (laiton rond ou carré) et plages de température de fonctionnement -10°C à +75°C.

Caractéristiques techniques

• Modèle / Dénomination : DX-630 (hôte)
• Plage magnétique totale : ±500 kGs (50 T)
• Modes de mesure : 1D / 2D / 3D (X, Y, Z) ; AC/DC
• Étapes de plage (mT) : 30, 300, 3000, 30000, 50000
• Résolutions DC par plage : 0,0001 mT / 0,001 mT / 0,01 mT / 0,1 mT / 0,1 mT
• Résolution AC : 0,1 Gs / 10 μT
• Erreur correction d'orthogonalité 3D : ≤ 0,1°
• Coefficient temp. sonde : -(0,02 % ±1 count)/°C ; compensation : -(0,007 % ±1 count)/°C
• Bande passante AC : 50 kHz
• Sortie analogique : BNC (±3 V)
• Communication : USB-C (TYPE-C) et Bluetooth BLE (10 Hz)
• Alimentation : deux batteries 18650 (parallèle), consommation ≈ 4,2 W, ≈ 5 h continu
• Physique : 187×82×28 mm ; 362,8 g ; Obsidian Black
• Certifications : ISO9001, CE, IQNET
