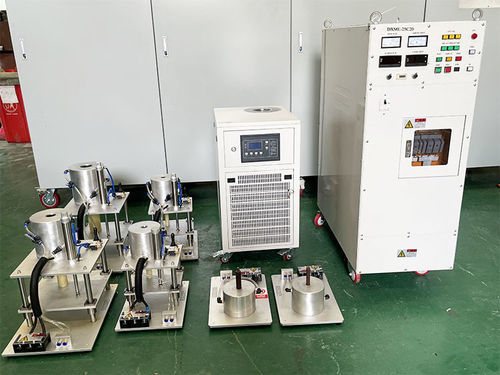

Magnétiseur axial DXME-25C20

pour rotorà décharge de condensateurradial

Présentation
Le magnétiseur et démagnétiseur à impulsions de Dexinmag (exemple de modèle DXME-25C20) est un système modulaire à impulsions haute énergie conçu pour magnétiser ou démagnétiser une large gamme de matériaux et composants magnétiques permanents utilisés dans les moteurs, appareils électro-acoustiques, applications automobiles et industrielles. Il peut être intégré en ligne de production ou configuré en poste autonome.

Applications

• Matériaux magnétiques : ferrite, NdFeB, AlNiCo, SmCo, aimants en caoutchouc.
• Moteurs : petits moteurs, moteurs DC, pas à pas, moteurs synchrones et servomoteurs.
• Électro-acoustique : haut-parleurs, microphones, téléphones, buzzer.
• Générateurs : rotors magnétiques automobiles/motos, générateurs numériques, composants d’éoliennes.
• Compteurs et capteurs : ampèremètres, compteurs de débit, tachymètres, odomètres.
• Refroidissement et ventilateurs : ventilateurs axiaux, ventilateurs radiateur auto, ventilateurs CPU.
• Fabrication : usinage, quincaillerie, moules et composants magnétiques.
• Autres : boussoles, joints de réfrigérateur, papeterie, jouets, dispositifs de santé.

Directives et méthodes de magnétisation

• Magnétisation radiale : magnétisation radiale interne et externe.
• Magnétisation axiale : magnétisation axiale côté unique et axiale double-face.
• Magnétisation par rayonnement pour pièces spécifiques.

Principales caractéristiques

• Condensateurs d’impulsion haute tension et architecture modulaire pour configurations flexibles.
• Chargement en courant constant avec sorties à impulsion sinusoïdale ou indexée.
• Faible impédance interne garantissant un courant de sortie efficace pour une magnétisation performante.
• Grande capacité énergétique (modèles jusqu’à plusieurs dizaines de kJ) et courtes durées d’impulsion (jusqu’à ~100 µs) adaptées à divers types d’aimants.
• Précision de répétition de la tension de charge typiquement ±1 V pour des résultats stables et reproductibles.
• Interfaces standards industrielles pour intégration en ligne ; options HMI/PLC selon besoins clients.

Bobines, montages et mesure de flux

• Chaque application utilise une bobine ou un montage sur mesure pour convertir l’énergie du magnétiseur en profil magnétique requis ; conception mécanique assistée par CAO disponible.
• Les montages spécifiques réduisent l’énergie nécessaire, augmentent la fréquence de répétition, intègrent un refroidissement adapté et offrent une manipulation ergonomique.
• Fluxmètre (ex. DX-820) disponible pour mesure du flux magnétique et détection de saturation avec affichage numérique, communication RS232 et E/S et résolution fine.

Schéma complet d’inspection et de production

• Solution d’inspection en ligne complète comprenant : alimentation de magnétisation, banc de magnétisation et mesure en alliage d’aluminium (avec montage et fluxmètre intégrés) et refroidisseur d’eau. Le système magnétise, mesure le flux, juge la conformité produit et transmet les données au MES via Ethernet. Chargement/déchargement manuel des pièces seulement.

Familles de produits & portée

• Série DXMG : gammes d’alimentations de magnétisation et capacités (ex. DXMG 10100, DXMG 10200, DXMG 2510, DXMG 2520, DXMG 2530, DXMG 2540, DXMG 2560).
• Séries DXME / DXMM : magnétiseurs capacitif/à impulsions pour ferrite, AlNiCo, aimants en caoutchouc, NdFeB et autres aimants permanents à terres rares ; adaptés aux aimants, rotors moteurs, haut-parleurs et pièces similaires.

Documentation & manuels

• Manuels d’utilisation, fiches techniques et brochures produits disponibles par modèle sur la page produit ; la documentation modèle couvre procédures d’exploitation, sécurité et intégration.

Caractéristiques techniques (exemple DXME-25C20)

• Modèle : DXME-25C20
• Alimentation : AC 220 ± 20 V, 50–60 Hz, 30 A
• Courant de sortie max. : 30 000 A
• Plage de tension de charge : DC 50–2500 V
• Précision de répétition de la tension : ±1 V
• Temps de charge : 5 s (typique)
• Capacité de condensateur (ex.) : 2000 μF (autres modèles proposent banques sélectionnables)
• Énergie max. (ex. DXME-25C20) : 6250 J
• Encombrement exemple : 500 L × 1000 P × 1400 H (mm)
• Poids (ex. DXME-25C20) : 300 kg
• Langues UI : chinois ou anglais ; options HMI/PLC disponibles
• Refroidissement : refroidissement par eau pour bancs intégrés ; refroidisseur industriel séparé (ex. DX-1W : entrée 1,41 kW, réfrigération 3,42 kW)
• Fluxmètre (ex. DX-820) : AC 220 ± 20 V, affichage 4 chiffres, plage 0–400 mWb, résolution 0,1 μWb, précision ±0,5% de la lecture, RS232 & E/S
