Instrument de caractérisation DXMOKE

Présentation

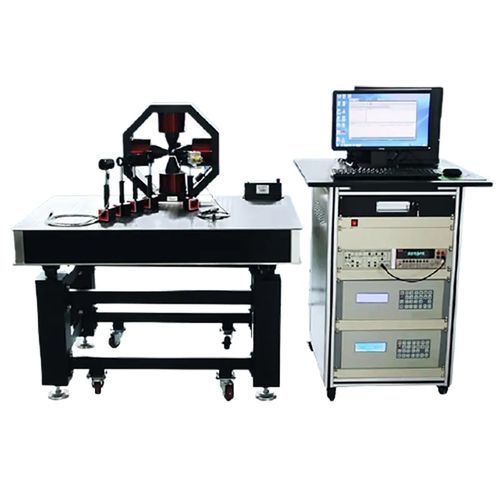

La série DXMOKE est une plateforme optique intégrée pour la caractérisation quantitative de la rotation et de l'élipticité de Kerr sur films magnétiques minces, nanostructures magnétiques et dispositifs spintroniques. Elle permet l'obtention de boucles d'hystérésis et de paramètres magnétiques tels que le champ coercitif et le champ de saturation, et peut être configurée pour des mesures in-situ et cryogéniques.

Caractéristiques de la série DXMOKE — système d'effet Kerr magnéto-optique de surface

• Modulation TTL d'une source laser à faible bruit pour une excitation optique stable.
• Tube photodétecteur haute sensibilité pour détecter les variations d'intensité lumineuse.
• Amplificateur synchrone (lock-in) pour l'acquisition de signaux verrouillés en fréquence et l'amélioration du rapport signal/bruit.
• Performances de mesure à faible bruit, haute résolution et stabilité thermique.
• Ensemble optique fortement intégré : montage d'échantillon simple et réglage fin de la tige d'échantillon pour obtenir le signal Kerr avec un alignement minimal.
• Mesure intégrée de l'effet Kerr et microscope d'observation des domaines magnétiques avec une résolution spatiale de 6 µm.
• Possibilités de mesures in-situ en vide et options multiples de champ magnétique et cryogéniques.

Fonctions de base

• Mesures de boucles en un point : configurations Kerr longitudinale, transversale et polaire.
• Cartographie de surface : table XY de précision pour cartographier la réponse MOKE à différents emplacements de l'échantillon.
• Rotation 360° de l'échantillon ou du champ magnétique pour déterminer les axes d'aimantation faciles/difficiles et mesurer l'anisotropie.
• Porte-échantillon avec interface électrique disponible pour essais de couplage magnéto-électrique et mesures de transport.
• CCD haute vitesse et microscope intégrés pour l'observation de la surface ; avec polariseur optionnel, permet l'imagerie des changements d'intensité liés à l'état de polarisation pour visualiser les domaines magnétiques.

Spécifications techniques

• Résolution de l'angle de Kerr : < 0,001°.
• Résolution d'élipticité : < 0,1 %.
• Taille minimale du spot : 10 µm.
• Champ magnétique maximal : 2,2 T (avec l'option électroaimant EM7).
• Pas d'angle de rotation : 0,1°.
• Pas de déplacement XY : 10 µm.
• Niveau de bruit : < 1 %.
• Option cryogénique : plage de température 100 K – 300 K ; précision de contrôle de température ±0,01 °C ; temps de refroidissement à 100 K ≈ 30 min ; vitesse de chauffage 0,01 – 30 °C/min ; échantillon mesuré en vide ; fenêtre optique en verre K9 pour minimiser la rotation optique induite par le champ magnétique.
