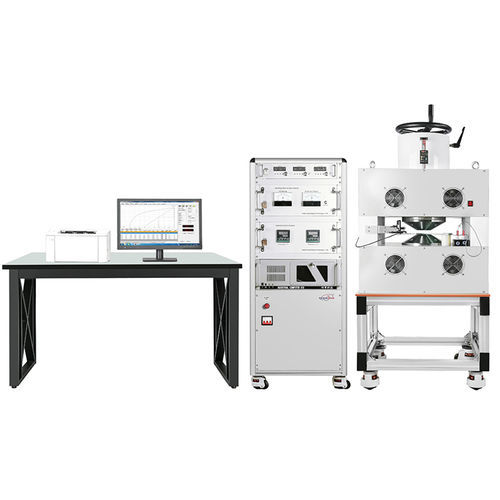

Système de mesure de la force coercitive DX-2012H series

de la rémanencel’intensité du champ de saturationmagnétique

Le système de mesure des matériaux magnétiquement durs est une plate-forme d'essai des aimants permanents conçue pour mesurer les paramètres de performance magnétique et pour produire des boucles d'hystérésis BH et des courbes de démagnétisation pour une large gamme de matériaux à aimants permanents. Matériaux couverts:

• Matériaux d'aimants permanents de terres rares (par exemple NdFeB)
• Matériaux d'aimants permanents métalliques (par exemple AlNiCo, FeCrCo)
• Matériaux d'aimants permanents ferrites (par exemple ferrite de baryum, ferrite de strontium)
• Autres types d'aimants permanents (micro aimants en poudre, nano aimants, aimants en plastique, aimants usinables)

Performance magnétique mesurée:

• Intensité du champ d'aimantation à saturation (Hmax)
• Rémanence (Br)
• Force coercitive (Hcb)
• Force coercitive intrinsèque (Hcj)
• Produit énergétique maximal ((BH)max)
• Perméabilité de récupération (μrec)
• Boucle d'hystérésis et courbe de démagnétisation

Paramètres du système de mesure des matériaux magnétiquement durs (exemple : série DX-2012H)

• Modèle d'électroaimant
  • DX-2012H130 : DXT130
  • DX-2012H150: DXT150
  • DX-2012H200: DXT200
  • DX-2012H250: DXT250
• Alimentation de test
  • DX-2012H130 : 2kW
  • DX-2012H150 : 3kW
  • DX-2012H200 : 4kW
  • DX-2012H250 : 8kW
• Configuration du fluxmètre
  • DX-2012H130 : One DX-210B
  • DX-2012H150: Deux DX-210B
• Magnétomètre
  • Toutes les variantes énumérées : DX-210H
• Carte d'acquisition de données
  • PC6616
• Logiciel de mesure
  • HMTest (fonctions partielles) - certaines variantes : HMTest (toutes les fonctions)
• Ordinateur et imprimante
  • Ordinateur Dell Dimension E-520n + imprimante laser HP1020
• Échantillon standard
  • Un échantillon standard AlNiCo fourni
  • Bobine fixe
    • DX-2012H130 : Une bobine B
    • DX-2012H150 : Une bobine J
    • DX-2012H200 : Bobine J + bobine H
    • DX-2012H250 : Bobine J + bobine H
  • Catégorie d'échantillon d'essai
    • DX-2012H130 : AlNiCo, Ferrite
    • DX-2012H150 / 200 / 250 : AlNiCo, Ferrite, NdFeB (et pour les modèles plus grands également SmCo)
  • Taille de l'échantillon (exemples d'échantillons ronds)
    • DX-2012H130 : Diamètre 3-100 mm ; épaisseur 3-50 mm
    • DX-2012H150 : Magnétique permanent général 3-60 mm (H3 ~ 50 mm) ; Terres rares 5-20 mm (H5 ~ 15 mm)
    • DX-2012H200 : Magnétique permanente générale 3-90 mm (H3 ~ 50 mm) ; Terre rare 5-30 mm (H5 ~ 20 mm)
    • DX-2012H250 : Magnétique permanente générale 3-120 mm (H3 ~ 50 mm) ; Terre rare 5-50 mm (H5 ~ 30 mm)
  Caractéristiques / spécifications techniques:
  • Fabricant : Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.)
  • Série de produits / modèle : DX-2012H (variantes : DX-2012H130, DX-2012H150, DX-2012H200, DX-2012H250)
  • Sorties de mesure primaires : Br, Hcb, Hcj, (BH)max, Hmax, μrec, boucle d'hystérésis BH, courbe de démagnétisation
  • Composants matériels typiques : électro-aimant (série DXT), fluxmètre(s) DX-210B, magnétomètre DX-210H, carte d'acquisition de données PC6616
  • Logiciel de contrôle et d'analyse : HMTest (fonctions partielles/toutes selon la configuration)
  • Inclus : échantillon standard AlNiCo, bobines fixes (B/J/H selon la configuration), ordinateur et imprimante (Dell + HP) dans l'emballage standard
