Gaussmètre numérique DX-160

teslamètreanalogique

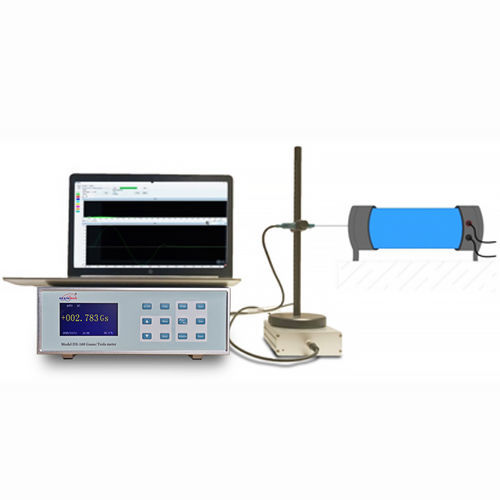

Le système de mesure de champ magnétique pulsé associe un gaussmètre DX-160, un collecteur de signaux haute vitesse et un logiciel dédié pour la capture, l'affichage et l'analyse en temps réel des signaux de champ magnétique pulsé.

Composition du système

• Gaussmètre DX-160 (instrument de mesure principal)
• Sonde (sonde à effet Hall)
• Acquisition haute vitesse / collecteur de signaux (enregistreur de données compatible réseau)
• Ordinateur avec logiciel d'acquisition et d'analyse dédié

Caractéristiques principales

• Gaussmètre DX-160 : mesure et affiche jusqu'à 6 paramètres simultanément ; unités sélectionnables (Gauss, Tesla, A/m ou Oe) ; écran VGA couleur lumineux avec navigation par menu et lecture 5 ¾ chiffres ; haute résolution (jusqu'à 1/600000) pour observer de faibles variations (ex. 0.0001 mT)
• Large plage de mesure : capable de mesurer jusqu'à ±100 KGs (10 T)
• Stockage instrument : grande capacité mémoire interne avec consultation des données historiques et transfert vers PC via RS-232
• Collecteur de signaux : A/N haute précision (24 bits) et large plage dynamique ; fréquence d'échantillonnage configurable (résolution 1 Hz) ; transmission filaire et sans fil supportée ; collecte et stockage autonomes des données ; acquisition synchrone multi-unités en parallèle possible (interface d'horloge synchrone en option)
• Logiciel : fréquence d'acquisition paramétrable ; capture automatique des impulsions et seuils d'alarme ; canaux sélectionnables avec affichage des formes d'onde et zoom ; affichage en temps réel des valeurs courantes/min/max ; visualisation domaine temporel et fréquentiel ; enregistrement et export vers Excel

Caractéristiques / spécifications techniques

• Modèle : DX-160
• Plage : ±100KGs (10 T)
• Commutation d'échelle (Auto) : 0.6 mT, 30 mT, 300 mT, 3 T, 10 T
• Résolution DC (par plage) : 0.6 mT → 0.01 µT ; 30 mT → 0.0001 mT ; 300 mT → 0.001 mT ; 3 T → 0.01 mT ; 10 T → 0.1 mT
• Résolution AC : 0.1 Gs / 10 µT
• Précision (valeur affichée) : DC : ±0,20% de la lecture ± 0,05% de la plage (0–2 T) ; AC : ±1% de la lecture ± 0,5% de la plage
• Fréquence : DC – 50 kHz
• Sortie analogique : ±3 V F.S.
• Connecteurs : BNC standard
• Coefficient de température de la sonde : −(0,02% ± 1 chiffre)/°C
• Coefficient de compensation en température de la sonde : −(0,007% ± 1 chiffre)/°C
• Plage de température : Fonctionnement 0°C à 50°C ; Stockage −20°C à 60°C
• Affichage panneau : 320 x 240 pixels, écran couleur 3,5 pouces plein champ
• Interface de communication : RS-232, connecteur D-type 9 broches standard
• Alimentation : Tension : 200/240 V ; Fréquence : 50–60 Hz
• Collecteur de signaux (résumé) : Résolution A/N 24 bits ; précision 0,01% (pleine échelle) ; options de fréquence d'échantillonnage jusqu'à 500 kHz/voie (options incluent 1 MHz ou 50 kHz) ; plages d'entrée sélectionnables ±2,5 V, ±5 V, ±10 V ; 8 DI / 8 DO compatibles TTL ; port Ethernet 100 M (TCP/IP)
