Unité de calibrage Gauss Meter/Tesla Meter Calibration System

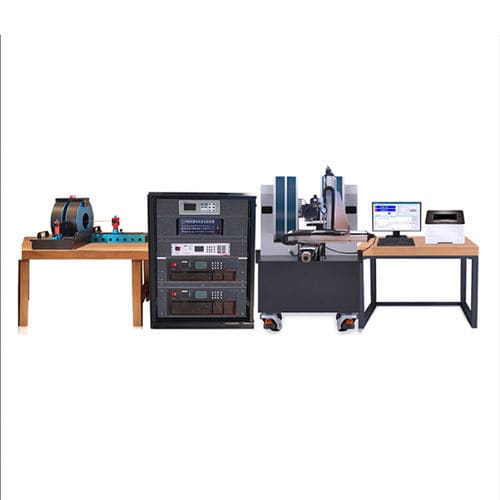

Le système de calibrage Gaussmètre/Teslamètre série DXF est une solution complète pour la calibration d'instruments de mesure du champ magnétique couvrant 0 mT–2,5 T. Il associe une plateforme CNC de génération de champ magnétique, un gaussmètre/teslamètre étalonné en usine, des alimentations linéaires de précision, des bobines de Helmholtz unidimensionnelles et un électroaimant à haute uniformité pour prendre en charge les calibrations en faibles et forts champs, en laboratoire comme en service qualité industriel.

Plages de couverture et mesures :

• Faible champ : 0 mT – 10 mT (bobine de Helmholtz 1D + alimentation linéaire 48 W) — Résolution : 0,0001 mT ; Exactitude : 0,01%.
• Intermédiaire : 10 mT – 100 mT (bobine de Helmholtz 1D + alimentation linéaire 1700 W) — Résolution : 0,001 mT ; Exactitude : 0,01%.
• Forte intensité : 100 mT – 2,5 T (électroaimant + alimentation linéaire 1700 W) — Résolution : 0,001 mT ; Exactitude : 0,05%.

Points clés :

• Plateforme CNC de génération de champ magnétique haute précision avec commande électronique duale pour la sonde de référence et la sonde à tester.
• Gaussmètre système contrôlé à ±0,05% de la lecture ; résolution système jusqu'à 1/600 000.
• Capable de calibrer des magnétomètres DC jusqu'à la classe 0.2 et au‑delà sur 1 mT–2,5 T.
• Électroaimant à pôles fer–cobalt offrant une zone uniforme de 6 mm avec uniformité 0,01% pour vérification 3D.
• Bobines de Helmholtz 1D délivrant jusqu'à 100 mT avec uniformité 0,01% dans une sphère de 20 mm pour calibrage transversal/axial en faibles champs.
• Constantes de bobine calibrées sur teslamètre NMR PT2026 avec précision de constante jusqu'à 0,007%.
• Traçabilité nationale via le dispositif NMR de l'entreprise permettant des calibrations jusqu'à 0,001% (selon appareil).

Principe de fonctionnement :

• Calibration en fort champ : la plateforme CNC pilote une alimentation linéaire qui alimente l'électroaimant ; le gaussmètre système mesure le champ et fournit une boucle de rétroaction au logiciel de contrôle pour ajuster automatiquement le courant jusqu'à la valeur cible. Le gaussmètre système est étalonné en usine sur un magnétomètre NMR PT2026.
• Calibration en faible champ : le champ axial est produit par une bobine de Helmholtz 1D dont les paramètres et la relation courant→champ sont étalonnés en usine avec un gaussmètre NMR PT2026 et fournis sous forme de table de paramètres sélectionnables. Les sondes se placent radialement (transversal) ou axialement pour vérification dans ±100 mT.

Composition du système et composants principaux :

• Gaussmètre
  • Plage jusqu'à +30 T ; résolution de lecture 0,0001 mT.
  • Exactitude jusqu'à ±0,05% sur 0,05 T–2,5 T ; coefficient de température aussi bas que 0,007%.
  • Fourni avec une sonde haute précision ; étalonné en usine sur PT-2026 NMR ; rapport du China National Institute of Metrology disponible.
• Alimentation DXF2035
  • Plage de courant ±10 A ; tension jusqu'à 170 V.
  • Résolution 0,1 mA (10 ppm de la plage) ; exactitude ±(0,01% valeur réglée + 0,01% plage) à 23°C.
  • Coefficient thermique <10 ppm/°C ; stabilité court terme 10 ppm / 5 min ; linéarité différentielle typique 3 ppm.
• Alimentation DXF2005
  • Plage de courant ±1,2 A ; résolution 10 μA (10 ppm).
  • Exactitude et stabilité similaires à DXF2035 (±(0,01% réglé + 0,01% plage), <10 ppm/°C ; 10 ppm / 5 min).
• Bobine de Helmholtz
  • Champ axial jusqu'à 100 mT avec uniformité <100 ppm dans une sphère de 20 mm ; paramètres calibrés en usine sur PT2026.
  • Permet le calibrage simultané des sondes axiales et transversales en faible champ.
• Électroaimant
  • Diamètre de pôle 220 mm ; face de pôle 70 mm ; espacement pôle 10 mm pour observation/opération.
  • Zone uniforme circulaire 6 mm <0,03% ; champ maximum >2,5 T ; type ouvert, refroidissement naturel.
• Cavité zéro
  • YA-111 importée offrant un environnement proche du zéro magnétique ; blindage >0,0001 mT pour références zéro répétables.
• Système de serrage auxiliaire
  • Montage ajustable sur 8 axes pour alignement angulaire précis et concentricité pendant rotation ; plateau tournant 360° optionnel ; compatible capteurs Hall 1D/2D/3D sans resserrage manuel.
• Certificats
  • Certificat de calibrage gaussmètre ; certificats d'étalonnage des alimentations ; certificat de constante de bobine ; certificat d'étalonnage de l'électroaimant ; traçabilité NMR (série PT).

Spécifications techniques :

• Plages mesurées : 0 mT–2,5 T (sections faible et fort champ).
• Plage maximale du gaussmètre : jusqu'à +30 T ; résolution jusqu'à 0,0001 mT.
• Exactitude typique : ±0,05% (0,05 T–2,5 T) ; calibrages référencés NMR jusqu'à 0,001% selon appareil.
• Bobine de Helmholtz : maxi 100 mT ; uniformité <100 ppm dans une sphère de 20 mm.
• Électroaimant : >2,5 T max ; zone de 6 mm uniformité 0,01% (pôles fer–cobalt).
• Alimentations : DXF2035 (±10 A, 170 V, résolution 0,1 mA, stabilité court terme 10 ppm) ; DXF2005 (±1,2 A, résolution 10 μA).
• Constante de bobine traçable au NMR PT2026 ; précision de constante jusqu'à 0,007%.
• Blindage champ zéro : cavité YA-111, efficacité >0,0001 mT.

Certifications :

• Traçabilité usine et nationale : calibrages référencés PT2026 NMR et rapports du China National Institute of Metrology disponibles pour gaussmètre, alimentations et constantes de bobine.
