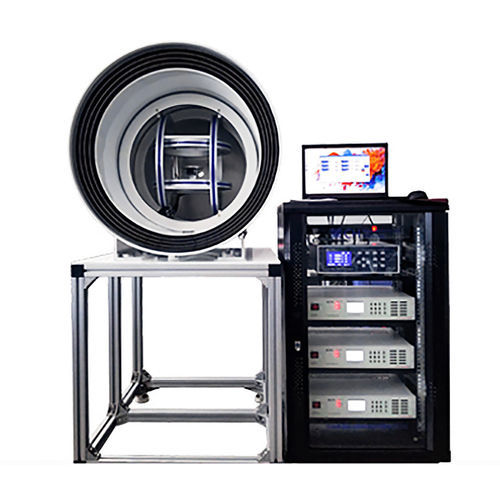

Chambre zero gauss pour test en laboratoire en champ faible DXGE-30T

Présentation

Le système de blindage de champ magnétique nul DXGE-30T fournit un environnement contrôlé proche du zéro magnétique avec des fonctions intégrées de génération et de mesure de champ magnétique, destiné à la recherche scientifique, aux essais industriels et aux applications médicales. Il permet de tester des échantillons dans une cavité quasi nulle ou d'ajouter des bobines pour générer des champs magnétiques définis pour des expériences et des contrôles de production.

Principales caractéristiques

• Conçu pour pallier les limites des bobines de compensation géomagnétique Helmholtz tridimensionnelles classiques, qui ne peuvent pas entièrement supprimer les fluctuations géomagnétiques en temps réel.
• Lorsqu'il est équipé d'un magnétomètre fluxgate haute précision, d'une alimentation linéaire haute précision et d'une bobine Helmholtz tridimensionnelle à diamètre égal, le système offre une large capacité de blindage et de génération de champ (exemple système 0–100000 nT ; spécification de la bobine -1000000 nT à 1000000 nT).
• Génération et contrôle indépendants des composantes X, Y et Z avec une précision de 1 nT et une résolution de réglage de 1 nT.
• Applicable aux laboratoires de recherche, aux essais de production industriels, aux expérimentations liées à la défense et aux tests d'appareils médicaux.

Composition du système

• 1. Tube de blindage
  • Crée une cavité magnétique proche du zéro et réduit les perturbations magnétiques externes.
  • Blindage 4 couches : champ résiduel ≤ 10 nT ; fluctuation magnétique ≤ 1 nT.
  • Blindage 5 couches : champ résiduel ≤ 1 nT ; fluctuation magnétique ≤ 10 pT.
  • Blindage 6 couches : champ résiduel ≤ 1 nT ; fluctuation magnétique ≤ 1 pT.
• 2. Bobine circulaire tridimensionnelle à diamètre égal
  • Plage de champ magnétique de la bobine (spécification) : -1000000 nT à 1000000 nT.
  • Volume de champ uniformisé : 100 × 100 × 100 mm³.
  • Uniformité du champ magnétique : meilleure que < 1 %.
  • Construction : fil émaillé en cuivre sans oxygène ; châssis de bobine moulé avec précision en GFRP ; connecteurs sur plaques époxy FR4 importées.
• 3. Logiciel de contrôle PC
  • Pilote le groupe de bobines de compensation géomagnétique pour éliminer l'influence géomagnétique.
  • Contrôle le groupe de bobines génératrices pour produire les champs spécifiés dans la zone uniforme.
  • Option d'entrée externe pour permettre le réglage du champ depuis des signaux externes.
  • Mode champ fixe empêchant l'échantillon de perturber le champ généré.
  • Enregistrement en temps réel des variations du champ magnétique avec exportation de données sous forme de tableaux.
• 4. Source de courant programmable (alimentation)
  • Source de courant continu de précision à réponse rapide, courant constant de haute précision et stabilité à long terme ; adaptée aux charges résistives, inductives et capacitives.
• 5. Magnétomètre fluxgate
  • Les magnétomètres fluxgate série Dexinmag mesurent des champs magnétiques vectoriels faibles et basse fréquence avec grande stabilité, linéarité et précision ; sortie entièrement numérisée.

Caractéristiques techniques

• Modèle système de référence : DXGE-30T.
• Précision de génération du champ magnétique (X, Y, Z) : 1 nT ; pas de réglage : 1 nT.
• Options de blindage et performances : 4 couches (résiduel ≤ 10 nT, fluctuation ≤ 1 nT), 5 couches (résiduel ≤ 1 nT, fluctuation ≤ 10 pT), 6 couches (résiduel ≤ 1 nT, fluctuation ≤ 1 pT).
• Plage de champ de la bobine (deux plages rapportées) : exemple au niveau système 0–100000 nT ; spécification de la bobine -1000000 nT à 1000000 nT.
• Volume de champ uniforme de la bobine Helmholtz à diamètre égal : 100 × 100 × 100 mm³ ; uniformité < 1 %.
• Matériaux et construction de la bobine : fil émaillé cuivre sans oxygène ; châssis GFRP moulé avec précision ; connecteurs FR4 époxy.
• Contrôle et données : logiciel PC avec option d'entrée externe, mode champ fixe, enregistrement en temps réel et exportation.
• Équipements auxiliaires : magnétomètre fluxgate haute précision et alimentation linéaire/programmable inclus dans le système complet.
