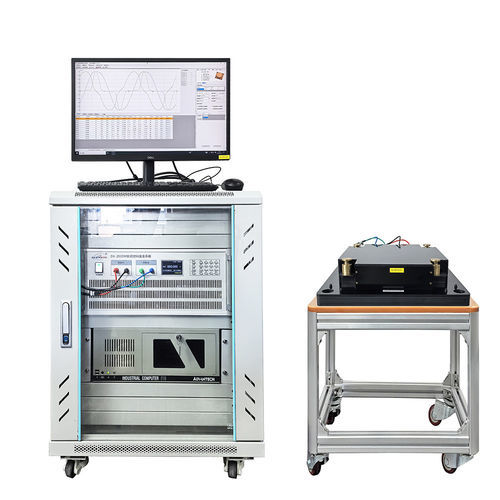

Instrument de mesure pour fer doux DX-2012M

de puissanced'atténuationde tension

L'appareil de mesure des matériaux en acier au silicium DX-2012M convient à la mesure de divers matériaux en acier au silicium laminés à chaud et à froid, orientés et non orientés, ainsi qu'à la mesure du noyau de transformateur en acier au silicium. Il peut mesurer avec précision l'induction magnétique Bm, la perte spécifique Ps, la boucle d'hystérésis et la courbe d'aimantation AC des matériaux en acier au silicium dans des conditions de fréquence de puissance. Le logiciel de mesure Windows est simple à utiliser. Le produit est conforme aux normes nationales chinoises GB/T 3655-2000, GB/T 13789-92 et aux normes internationales IEC 404-2, IEC 60404-3 et IEC 60404-6. Le contrôle de l'ordinateur et l'échantillonnage A/D remplacent le pont analogique traditionnel, le fréquencemètre, l'ampèremètre, le voltmètre et le wattmètre, et l'ensemble du processus de test est automatiquement complété. - Variétés d'échantillons testés : laminage à chaud, laminage à froid, matériaux en acier au silicium, permalliage, amorphe et cristal nm. - Formes de l'échantillon testé : échantillons ouverts à ruban et à puce, échantillons annulaires, à fermeture en E et en U. - Les échantillons à circuit ouvert adoptent le carré d'Epstein pour former un circuit magnétique fermé et peuvent également sélectionner un perméamètre. L'échantillon de fermeture peut être soumis à une mesure directe du bobinage, et le transformateur fini peut également être soumis à une mesure directe. - L'échantillon (noyau de fer), la bobine de magnétisation (N1) et la bobine de mesure (N2) forment un transformateur à vide. - La résistance non inductive est connectée à la boucle de la bobine de magnétisation pour déterminer le courant de magnétisation et l'intensité du champ magnétique par la mesure de la chute de pression sur la résistance non inductive, la valeur de crête du champ magnétique peut être verrouillée par rétroaction numérique, et la précision de verrouillage du champ magnétique est de 0,5 %.
