Contrôleur de niveau programmable XY

avec sortie relaissurveillance en temps réelpour cuve

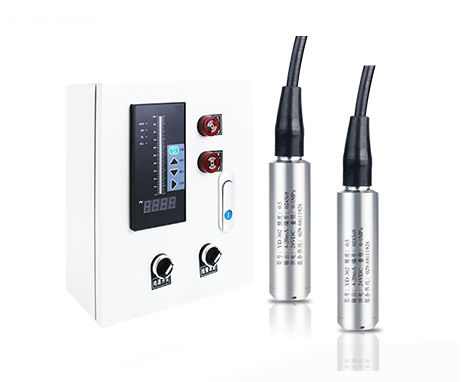

Présentation du produit Le boîtier de contrôle d'affichage de niveau XY Series est une armoire centralisée pour la surveillance distante du niveau de liquides et le pilotage de pompes et vannes. Il accepte des signaux 4-20 mA standard venant d'émetteurs de niveau, capteurs de pression ou flotteurs, affiche le niveau en temps réel via un affichage LED numérique ou numérique+bargraphe, et fournit des sorties relais configurables pour démarrer/arrêter pompes, commander vannes ou déclencher alarmes. Conçu pour postes de contrôle et installations sur site, il réduit les interventions manuelles pour vérifier les niveaux ou actionner les équipements.

Principales caractéristiques

• Affichage en temps réel — Afficheur LED numérique ou double affichage numérique + bargraphe pour visualisation instantanée du niveau/volume.
• Compatibilité entrants flexible — Entrée 4-20 mA standard ; autres types de signaux disponibles sur demande.
• Points de consigne programmables sur site — Points haut et bas réglables depuis la façade ; aucun logiciel PC requis.
• Sorties relais pour commande directe — Contacts relais multiples (réglables sur site ; calibre typique ≥ 5 A) pour pompes, électrovannes, alarmes ou actionneurs.
• Mode Manuel/Automatique — Basculement en override manuel pour maintenance et contrôle automatique en exploitation.
• Options de communication — RS-485 (Modbus) ou retransmission 4-20 mA en option pour intégration SCADA/GTC.
• Boîtier robuste — Enveloppe métal ou polycarbonate murale ; variantes étanches et antidéflagrantes disponibles.

Spécifications techniques

• Signal d'entrée — 4-20 mA (standard) ; autres signaux sur demande.
• Type d'affichage — LED numérique ou numérique + bargraphe.
• Sorties de contrôle — Contacts relais (2 ou plus, réglables sur site ; calibre courant 5 A ou plus).
• Modes de contrôle — Manuel / Automatique.
• Consignes programmables — Limites hautes et basses réglables sur site.
• Alimentation — AC 220 V standard ; DC 24 V en option.
• Boîtier — Métal ou polycarbonate, montage mural ; variantes étanches/antidéflagrantes en option.
• Options — RS-485 (Modbus), retransmission 4-20 mA, E/S supplémentaires.

Ce qu'il commande

• Pompes (service/secours, lead-lag)
• Électrovannes
• Sonnette d'alarme et feux de signalisation
• Ventilateurs et équipements de ventilation
• Vannes motorisées et actionneurs

Domaines d'application

• Eau & eaux usées — postes de relevage, bassins de traitement
• Bâtiments & installations — châteaux d'eau, puisards, réservoirs toiture, eau d'alimentation chaudière
• Procédés industriels — stockage chimique, agroalimentaire, séparation huile/eau
• Agriculture & irrigation — contrôle de réservoirs, gestion des pompes d'irrigation
• Protection incendie — surveillance des niveaux des réserves d'eau et commande des pompes

Options courantes

• Réalisation étanche et boîtiers NEMA/IP
• Boîtiers certifiés antidéflagrants
• Communication RS-485 Modbus
• Retransmission 4-20 mA et cartes E/S supplémentaires
