Densimètre compact

de concentrationpour liquidesd'insertion pour liquides

Brève description

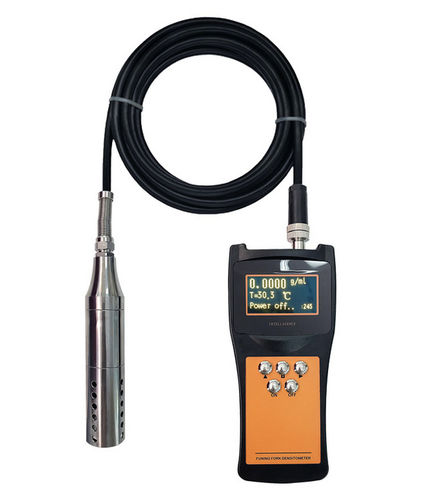

Le détecteur de densité en ligne à fourche vibrante portable YUNYI est un instrument compact alimenté par batterie, conçu pour la détection en temps réel de la densité dans les lignes de process liquides. En associant une technologie de suivi de fréquence haute précision à une sonde enfichable robuste, l'appareil fournit des mesures instantanées de densité et de concentration directement depuis les tuyauteries, les cuves ouvertes et les réservoirs fermés — sans boucles de dérivation ni échantillonnage supplémentaire. Idéal pour les interventions sur site lorsque l'analyse en laboratoire est trop lente ou impraticable, ce capteur aide les opérateurs à maintenir la qualité produit, optimiser les opérations de mélange et réduire les pertes par contrôle process immédiat.

Principe de fonctionnement
Le détecteur fonctionne selon le principe de résonance de la fourche vibrante. Un actionneur piézoélectrique excite les dents de la fourche à leur fréquence propre, tandis qu'un capteur piézoélectrique distinct surveille la vibration résultante. Lorsque la fourche est immergée dans un liquide, la masse ajoutée modifie sa fréquence de résonance en fonction de la densité du fluide. Un capteur PT100 intégré compense en continu les effets thermiques, éliminant la dérive liée à la température et garantissant des mesures cohérentes en conditions de process variables. L'appareil convertit la densité mesurée en concentration, densité relative ou en valeurs massiques/volumétriques calculées selon des courbes de corrélation préprogrammées pour le fluide spécifique.

Caractéristiques techniques (tableau)
Paramètre : Spécification
Plage de mesure : Densité : 0 – 2,0 g/cm³ (extensible à 3,0 g/cm³ sur demande) ; Concentration : 0 – 100 % (plage locale calibrable)
Précision : ±0,001 g/cm³ (densité) / ±0,5 % (concentration)
Répétabilité : ±0,0001 g/cm³ (densité) / ±0,1 % (concentration)
Résolution : Densité : 0,0001 g/cm³ / Concentration : 0,1 %
Temps de réponse : ≤ 2 secondes
Température du fluide : –25℃ ~ +120℃ (personnalisable jusqu'à 150℃)
Température ambiante : –25℃ ~ +85℃
Viscosité maximale : ≤ 2000 cP
Matériaux en contact : 316L acier inoxydable / Hastelloy / Titane (options)
Raccord process : Bride (ANSI/DIN), Clamp (tri-clamp), Filetage (NPT/G)
Alimentation : Batterie lithium rechargeable 3,7 VDC intégrée (chargeur inclus)
Signaux de sortie : 4-20 mA (2 fils/4 fils), RS485 Modbus RTU, HART
Interface électrique : M15×1 / M20×1.5 / ½” NPT
Indice de protection : IP65 (option IP66)
Profondeur d'insertion : ≥125 mm (standard, sur mesure jusqu'à 2 m)
Longueur de câble : 5 m (standard, longueurs sur demande)

Principales caractéristiques

• Portabilité réelle – Alimentation autonome et boîtier compact pour un déploiement rapide sur plusieurs points de mesure sans alimentation externe.
• Installation inline – Conception enfichable permettant le montage direct dans pipelines, cuves ouvertes et réservoirs fermés sans découpe ni dérivation.
• Affichage numérique en temps réel – Écran LCD rétroéclairé affichant densité, concentration et température simultanément.
• Compensation automatique de température – Capteur PT100 intégré et algorithme de compensation pour maintenir la précision lors de variations thermiques.
• Fonctionnement sans entretien – Pas de pièces mobiles, pas de joints d'usure, calibrage de routine non requis dans des conditions normales.
• Sorties polyvalentes – Signal 4-20 mA pour intégration PLC/DCS et RS485 Modbus pour enregistrement et supervision à distance.
• Construction résistante à la corrosion – Parties mouillées disponibles en 316L, Hastelloy ou titane, avec options PTFE / électropoli pour milieux agressifs.

Applications typiques & secteurs (tableau)
Secteur / Objet de mesure typique
Pétrochimie : Détection d'interface multi-produit ; surveillance séparation huile-eau-sédiment
Chimie : Contrôle de concentration acide/base ; détection fin de cycle d'évaporation ; séparation solvant en réacteurs batch
Agroalimentaire : Surveillance Brix/concentration ; contrôle de densité en brasserie ; mesure concentration sucre/jus
Pharmacie : Dosage alcoolique ; concentration principe actif ; surveillance fermentation
Batteries & électrolytes : Concentration hydroxyde de lithium ; surveillance solution acide sulfurique ; contrôle densité électrolyte
Traitement minier : Densité de boues ; mesure de suspensions argile/carbonate/silicate ; surveillance circuits de flottation
Eaux usées & environnement : Concentration eau d'ammoniaque ; consistance boue de chaux ; suivi densité effluents
Production d'énergie : Densité boues de désulfurisation (FGD) ; surveillance alimentation scrubber
Usages additionnels : Vérification mélange inline, détection fin de réaction, suivi interface séparateur et conversion concentration→débit massique en association avec débitmètre volumétrique.

Consignes d'installation (montage sur tuyau)
Installation sur tuyau horizontal

• Monter sur la paroi latérale du tuyau (éviter le dessus et le dessous) pour prévenir l'accumulation d'air.
• Orienter l'entrefer de la fourche verticalement afin que les bulles remontent et les solides se déposent en dehors du chemin de mesure.
• Diamètre minimum de tuyau : ≥100 mm (4″). Les diamètres inférieurs peuvent affecter la précision.
• Vitesse d'écoulement préférée dans la zone de fourche : ≤1 m/s ; vitesse maximale permissive dans la conduite principale : 5 m/s (avec conditionnement d'écoulement).

Installation sur tuyau vertical

• Installer sur la paroi latérale, pas directement dans le flux vertical principal.
• Direction d'écoulement préférable : ascendant (s'assurer que la fourche reste immergée).
• Diamètre minimum de tuyau : ≥150 mm (6″) pour assurer un dégagement suffisant autour de la fourche.

Important
La fourche doit rester entièrement immergée en permanence pour des mesures stables. Lors de l'installation en cuve ouverte, maintenir la sonde à au moins 200 mm des parois et 50 mm du fond pour éviter les effets de paroi et l'accumulation de sédiments.

caractéristiques / spécifications techniques

• Plage de mesure : Densité 0–2,0 g/cm³ (extensible à 3,0 g/cm³) ; Concentration 0–100 % (calibrable)
• Précision : ±0,001 g/cm³ (densité) / ±0,5 % (concentration)
• Répétabilité : ±0,0001 g/cm³ (densité) / ±0,1 % (concentration)
• Résolution : Densité 0,0001 g/cm³ ; Concentration 0,1 %
• Temps de réponse : ≤ 2 s
• Température fluide : –25℃ à +120℃ (jusqu'à 150℃ personnalisable)
• Température ambiante : –25℃ à +85℃
• Viscosité maximale : ≤ 2000 cP
• Matériaux en contact : 316L, Hastelloy, Titane (options)
• Raccords process : Bride (ANSI/DIN), Tri-clamp, Filetage (NPT/G)
• Alimentation : Batterie rechargeable 3,7 VDC intégrée (chargeur inclus)
• Sorties : 4-20 mA, RS485 Modbus RTU, HART
• Interface électrique : M15×1, M20×1.5, ½” NPT
• Indice de protection : IP65 (option IP66)
• Profondeur d'insertion : ≥125 mm (standard, jusqu'à 2 m sur demande)
• Longueur de câble : 5 m standard (longueurs personnalisables)
