Compteur de gaz analogique HK-G4-G6-G10

mécaniqueIoT

Présentation

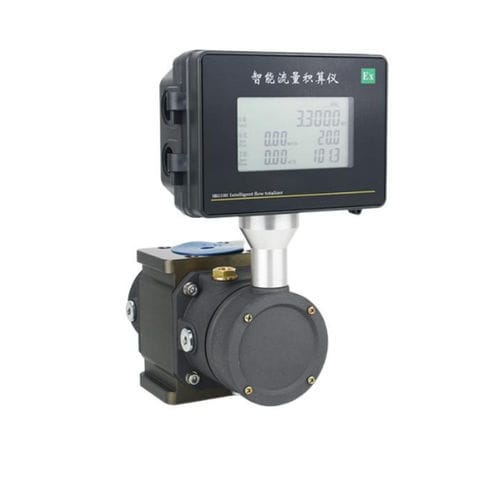

Le débitmètre Roots YUNYI est un compteur de gaz volumétrique à palettes rotatives (Roots) mesurant le volume par déplacement précis. Deux rotors usinés en forme de 8 tournent en sens inverse dans la chambre de mesure, générant quatre cavités à volume fixe par révolution pour une mesure volumétrique directe et une sortie impulsionnelle. Conçu pour la comptabilisation et la facturation, il offre stabilité et répétabilité adaptées aux réseaux de gaz urbains et de gaz naturel.

Avantages produit

• Précision pour la facturation : classe de précision jusqu'à ±1,0% sur une large plage.
• Débit de démarrage très faible et large plage d'extension (turndown) : sensibilité aux faibles débits, rapport typique jusqu'à 1:100 ou plus.
• Excellente répétabilité et stabilité : répétabilité meilleure que ±0,2% ; intervalles d'étalonnage prolongés.
• Lecture volumétrique directe avec sorties impulsionnelles fiables : mesure peu affectée par la composition gazière (compensation T&P requise pour volume standard) ; sorties résistantes aux perturbations électromagnétiques.
• Compensation intégrée de température et pression : capteurs T&P intégrés et options de correcteur pour fournir le volume standard (20°C, 101,325 kPa).
• Construction durable et maintenance simple : corps en alliage d'aluminium haute résistance ou fonte, paliers de précision, filtres lavables et lubrification remplaçable.

Domaines d'application principaux

• Règlementation commerciale du gaz urbain : comptage pour postes de livraison, réseaux de transport et distribution.
• Exploitation du gaz naturel et stations de distribution (CNG/LNG), comptage en tête de puits et pour gaz de four de centrales.
• Mesure et facturation des gaz industriels : air comprimé, azote et autres gaz de procédé.
• Postes de régulation et de mesurage des réseaux régionaux.
• Référence pour essais et étalonnage en ligne d'autres types de compteurs.

Principes d'exactitude et de répétabilité

• Déplacement à volume fixe : rotors synchronisés capturent des volumes définis à chaque révolution pour une mesure mécaniquement précise.
• Fuites internes minimales : jeux très réduits entre rotors et chambre limitant les glissements, préservant la précision aux faibles débits.
• Accouplement magnétique et sortie impulsionnelle : mouvement des rotors connecté à un index fournissant des impulsions reproductibles proportionnelles au volume réel.

Comparaison
Aspect | Débitmètre Roots | Débitmètre turbine | Débitmètre ultrasonique
Précision | Excellente aux faibles et moyens débits | Bonne aux hauts débits, moindre performance aux faibles | Très bonne, peut varier selon la composition du gaz
Plage d'extension | Très large (jusqu'à 1:100 ou plus) | Modérée | Large
Pièces mobiles | Oui (rotors) | Oui (roue à grande vitesse) | Non
Exigences aval/aval | Minimales (souvent ≤5D) | Tracé droit long (10–20D) | Installation selon modèle
Usage pour transfert de custody | Historique étendu | Fréquent | En développement

Volume corrigé / Smart
Les unités peuvent intégrer un correcteur ou se raccorder à un calculateur utilisant les entrées T&P et les équations industrielles (AGA, etc.) pour délivrer le volume standard corrigé pour la facturation.

Choix et bonnes pratiques d'installation

• Choix : définir débits min/normal/max et sélectionner la taille du compteur pour que le débit normal reste dans la plage optimale ; vérifier composition du gaz, pression/température ; choisir matériaux et classe de pression appropriés (fonte ductile ou aluminium standard ; inox pour milieux corrosifs) ; vérifier sorties et connectivité (impulsion, 4–20 mA, RS485/Modbus).
• Installation : installer un filtre/coalesceur en amont ; orientation typique horizontale (suivre recommandations fabricant) ; faibles longueurs droites requises (généralement 3–5D amont, 0–3D aval) ; étalonnage en débit traçable aux références nationales et chargement des facteurs dans le correcteur.
• Maintenance : remplacements périodiques de filtre et contrôles ; longue durée de vie avec maintenance prévisible des paliers et lubrification ; réétalonnage recommandé tous les 5–10 ans ou selon réglementation.

Caractéristiques techniques

• Classe de précision : ±1,0%
• Plage Qmax:Qmin : 1:100 ou plus
• Diamètres nominaux : DN25, DN40, DN50, DN80, DN100, DN150, DN200
• Pression maximale de service : PN16 (1,6 MPa), PN25 (2,5 MPa) ou supérieure (ex. 4,0 MPa)
• Répétabilité : ≤ ±0,2%
• Signaux de sortie : compteur mécanique, impulsion, 4–20 mA, RS485 (Modbus)
• Fonctions intelligentes : compensation T&P intégrée, enregistrement, carte IC, GPRS optionnel
• Matériaux : corps — alliage d'aluminium ou fonte ; rotors — alliage haute résistance ; paliers — précision longue durée
• Installation : horizontal standard, vertical optionnel
• Indice de protection : IP65
