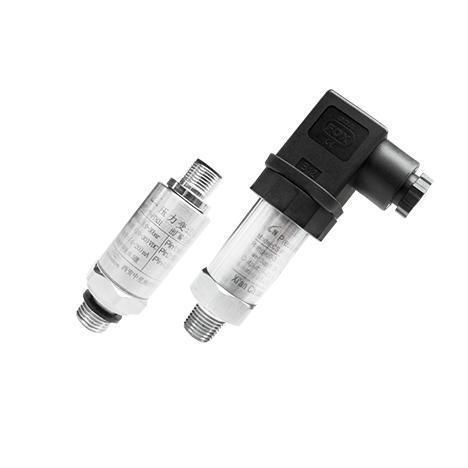

Transmetteur de pression relative CS-PT831

à couche mince4-20 mAsortie de tension

Le CS-PT831 est un transmetteur de pression compact à film sputter conçu pour la mesure de pression industrielle générale. Des variantes certifiées UL sont disponibles, couvrant des plages typiques de 0–25 à 800 bar (pression relative) ; des options UL comprennent par exemple 0–50 … 400 bar. Le transmetteur accepte des unités de pression et des raccords process configurables selon les besoins de l'application.

Principales caractéristiques

• Élément de détection à film sputter
• Grande résistance aux surcharges et à la pression d'éclatement
• Structure entièrement soudée (sans joint torique) réduisant le risque de fuite
• Plage de mesure : 0–25 … 800 bar (pression relative)
• Précision : 0,5 % BFSL
• Sorties : 4–20 mA, 0,5–4,5 V
• Protection contre les surtensions et inversion de polarité
• Connexion électrique : DIN 43650 C (option M12 disponible)

Applications

• Mesure de pression générale et contrôle de procédé
• Fabrication de machines et techniques de mesure/commande
• Systèmes hydrauliques et pneumatiques
• Surveillance de la pression pour engins et machines de chantier

Performances et conditions d'essai

• Conditions d'essai (exemple) : température 25℃ ; alimentation 5 VDC ou 12 VDC ; humidité relative 45 %–75 % ; pression atmosphérique 86 kPa–106 kPa
• Structure et dimensions : voir les schémas disponibles sur la page produit
• Détails de connexion électrique : DIN 43650 C (schéma disponible sur la page produit)

Caractéristiques

• Modèle : CS-PT831
• Type de capteur : capteur de pression à film sputter
• Plage de mesure (pression relative) : 0–25 … 800 bar (configurable)
• Précision : 0,5 % BFSL
• Sortie : 4–20 mA ; 0,5–4,5 V
• Connecteur électrique : DIN 43650 C (option M12)
• Protection : protection contre surtension et inversion de polarité
• Structure : entièrement soudée, sans joint torique (résistant aux fuites)
• Certification : variantes certifiées UL disponibles (ex. plages 0–50 … 400 bar)
